Cree XLamp CXA1304 CXA1304-0000-000C00B230H ชิป LED COB 9V Class 3000K CRI80
SKU : CREE-LEDCOB-CXA1304-9V3000K
ขายแล้ว 0 ชิ้น
จำนวน
คำอธิบายสินค้าแบบย่อ
Cree XLamp CXA1304 CXA1304-0000-000C00B230H คือชิป LED COB (Chip-on-Board) แบบ Multi-die Array รุ่น 9V Class อุณหภูมิสี 3000K ดัชนีความถูกต้องของสี (CRI) 80 ให้ฟลักซ์ส่องสว่างขั้นต่ำ 380 ลูเมนที่กระแสขับ 400 mA มุมกระจายแสง 115 องศา ควบคุมความสม่ำเสมอสี (Chromaticity) แบบ 2-Step ซึ่งให้สีสม่ำเสมอสูงสุดในกลุ่มสินค้านี้ เหมาะสำหรับงานออกแบบหลอดไฟ LED Retrofit และโคมไฟ (Luminaire) ทั้งแบบให้แสงทิศทางเดียวและกระจายแสงรอบทิศทาง รับประกันสินค้า 1 ปี

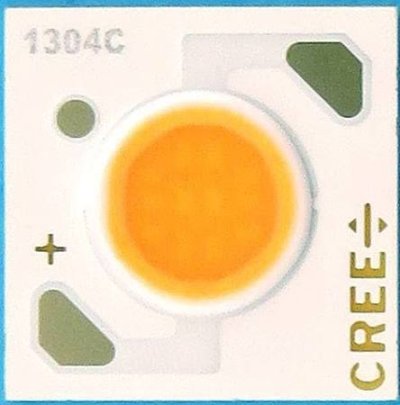

Cree XLamp CXA1304 CXA1304-0000-000C00B230H ชิป LED COB 9V 3000K
Cree XLamp CXA1304 CXA1304-0000-000C00B230H เป็นชิป LED COB (Chip-on-Board) แบบ Multi-die Array ที่รวมชิป LED หลายดวงไว้บนแพ็กเกจเดียวขนาดเล็ก 13.35 x 13.35 มม. ให้พื้นที่เปล่งแสงสม่ำเสมอขนาด 6 มม. รุ่น 9V Class อุณหภูมิสี 3000K ดัชนีความถูกต้องของสี CRI 80 ฟลักซ์ส่องสว่างขั้นต่ำ 380 ลูเมนที่กระแสขับ 400 mA พร้อมการควบคุมความสม่ำเสมอสีแบบ 2-Step ที่แน่นที่สุดในกลุ่มสินค้านี้ เหมาะสำหรับงานออกแบบหลอดไฟ LED Retrofit และโคมไฟ (Luminaire) ทั้งแบบให้แสงทิศทางเดียวและกระจายแสงรอบทิศทาง
ข้อมูลทั่วไป
| รายการ | รายละเอียด |
|---|---|
| ยี่ห้อ | Cree |
| ตระกูลสินค้า (Series) | XLamp CXA1304 |
| Order Code (รหัสสั่งซื้อ) | CXA1304-0000-000C00B230H |
| ประเภทผลิตภัณฑ์ | ชิป LED COB (Chip-on-Board) แบบ Multi-die Array |
| คลาสแรงดันไฟฟ้า (Vf Class) | 9V Class (รหัสตัวถัง 1304C) |
| อุณหภูมิสี (CCT) | 3000 K |
| ดัชนีความถูกต้องของสี (CRI) | 80 (ขั้นต่ำ) |
| Flux Bin (กลุ่มความสว่าง) | B2 |
| ระดับควบคุมความสม่ำเสมอสี (Chromaticity Step) | 2-Step (Group Code 30H) |
| ขนาดแหล่งกำเนิดแสง (Optical Source) | 6 มม. |
| การรับประกันสินค้า | 1 ปี |
สเปกไฟฟ้าและแสง (Electrical and Photometric Characteristics)
| รายการ | รายละเอียด |
|---|---|
| ฟลักซ์ส่องสว่างขั้นต่ำ @85°C, 400 mA | 380 lm |
| ฟลักซ์ส่องสว่างอ้างอิง @25°C (คำนวณ) | 423 lm |
| เงื่อนไขการทดสอบมาตรฐาน (Test Condition) | IF = 400 mA, TJ = 85°C |
| กระแสไฟฟ้าขับสูงสุด (Max DC Forward Current) | 1000 mA |
| แรงดันไฟฟ้าตรง (Forward Voltage) @400 mA, 85°C | 9 V (Typical) |
| แรงดันไฟฟ้าตรง (Forward Voltage) @400 mA, 25°C | 10.5 V (Maximum) |
| กระแสไฟฟ้าย้อนกลับ (Reverse Current) | 0.1 mA (Maximum) |
| มุมกระจายแสง (Viewing Angle FWHM) | 115 องศา |
| แรงดันทนทานไฟฟ้าสถิต (ESD Withstand, HBM) | 8,000 V |
กลไกและการติดตั้ง (Mechanical and Installation)
| รายการ | รายละเอียด |
|---|---|
| ขนาดตัวถัง (Package Footprint) | 13.35 x 13.35 มม. |
| ความสูงตัวถัง | 1.15 มม. (±0.15) |
| เส้นผ่านศูนย์กลางพื้นที่เปล่งแสง (Emitting Surface) | 7.50 มม. |
| เส้นผ่านศูนย์กลางแหล่งกำเนิดแสง (Optical Source) | 6.00 มม. |
| การเชื่อมต่อ | บัดกรีด้านบน (Top-side Solder Connections) |
| จุดวัดอุณหภูมิ | มีจุดวัด Thermocouple Attach Point |
| อุณหภูมิพื้นผิวเปล่งแสงสูงสุดที่แนะนำ (Max LES Temperature) | 135°C |
สภาพแวดล้อมและมาตรฐาน
| รายการ | รายละเอียด |
|---|---|
| มาตรฐานฟลักซ์ | NEMA SSL-3 2011 Standard Flux Bins |
| การรับรองความปลอดภัย | UL Recognized Component (E349212) |
| มาตรฐานการผลิต | RoHS และ REACh Compliant |
| เครื่องหมายรับรอง | CE, UL |
| บรรจุภัณฑ์ | ถาดบรรจุ 20 ชิ้น/ถาด, 5 ถาด/กล่อง (รวม 100 ชิ้น/กล่อง จาก Bin เดียวกัน) |
| การรับประกันสินค้า | 1 ปี |
คำถามที่พบบ่อย (FAQ)
Cree XLamp CXA1304 CXA1304-0000-000C00B230H เหมาะกับงานประเภทใด?
เหมาะสำหรับงานออกแบบหลอดไฟ LED Retrofit และโคมไฟ (Luminaire) ทั้งแบบให้แสงทิศทางเดียว (Directional) และกระจายแสงรอบทิศทาง (Non-directional) ด้วยพื้นที่เปล่งแสงขนาดเล็กและสม่ำเสมอ
ชิป LED COB (Chip-on-Board) ต่างจาก LED แบบทั่วไปอย่างไร?
LED COB รวมชิป LED หลายดวง (Multi-die) ไว้บนแผ่นเดียวกันภายใต้สารเรืองแสงเดียว ให้แสงสว่างเป็นจุดกำเนิดแสงเดียวสม่ำเสมอ ต่างจาก LED SMD ทั่วไปที่เป็นดวงแยกแต่ละดวง เหมาะกับงานที่ต้องการความสว่างสูงในพื้นที่เล็ก
Chromaticity Step 2-Step หมายความว่าอย่างไร?
เป็นระดับการควบคุมความสม่ำเสมอของสีแสงระหว่างชิป LED แต่ละดวง ยิ่งตัวเลขน้อย (2-Step) ยิ่งควบคุมสีแคบและสม่ำเสมอมากกว่า 3-Step หรือ 4-Step เหมาะกับงานที่ต้องการความสม่ำเสมอของสีแสงสูงในโคมไฟชุดเดียวกัน
กระแสไฟฟ้าขับสูงสุดที่ใช้งานได้คือเท่าไหร่?
สูงสุด 1000 mA สำหรับรุ่น 9V Class แต่ต้องออกแบบระบบระบายความร้อนให้เหมาะสม เนื่องจากกระแสไฟฟ้าสูงสุดที่ใช้งานได้จริงจะลดลงเมื่อ Case Temperature สูงขึ้น
Cree XLamp CXA1304 CXA1304-0000-000C00B230H รับประกันสินค้ากี่ปี?
รับประกันสินค้า 1 ปี นับจากวันที่ซื้อ
