Cree XLamp CXA2540 CXA2540-0000-000N0HV240F ชิป LED COB 36V Class 4000K CRI80
SKU : CREE-LEDCOB-CXA2540-36V4000K
ขายแล้ว 0 ชิ้น
จำนวน
คำอธิบายสินค้าแบบย่อ
Cree XLamp CXA2540 CXA2540-0000-000N0HV240F คือชิป LED COB (Chip-on-Board) แบบ Multi-die Array รุ่น 36V Class อุณหภูมิสี 4000K ดัชนีความถูกต้องของสี (CRI) 80 ให้ฟลักซ์ส่องสว่างขั้นต่ำ 4230 ลูเมนที่กระแสขับ 1100 mA มุมกระจายแสง 115 องศา ควบคุมความสม่ำเสมอสี (Chromaticity) แบบ 4-Step พื้นที่เปล่งแสงขนาดใหญ่ 19 มม. เหมาะสำหรับงานออกแบบโคมไฟ (Luminaire) และหลอดไฟกำลังสูงทั้งแบบให้แสงทิศทางเดียวและกระจายแสงรอบทิศทาง รับประกันสินค้า 1 ปี

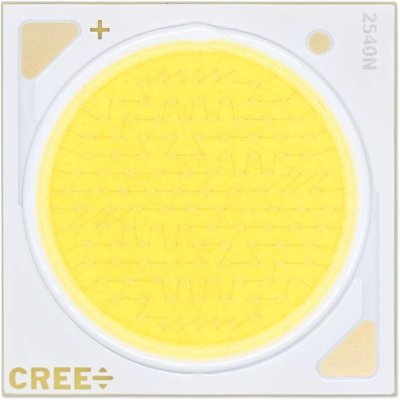

Cree XLamp CXA2540 CXA2540-0000-000N0HV240F ชิป LED COB 36V 4000K
Cree XLamp CXA2540 CXA2540-0000-000N0HV240F เป็นชิป LED COB (Chip-on-Board) แบบ Multi-die Array ที่รวมชิป LED หลายดวงไว้บนแพ็กเกจเดียวขนาด 23.85 x 23.85 มม. ให้พื้นที่เปล่งแสงสม่ำเสมอขนาดใหญ่ 19 มม. รุ่น 36V Class อุณหภูมิสี 4000K ดัชนีความถูกต้องของสี CRI 80 ฟลักซ์ส่องสว่างขั้นต่ำ 4,230 ลูเมนที่กระแสขับ 1100 mA พร้อมการควบคุมความสม่ำเสมอสีแบบ 4-Step เหมาะสำหรับงานออกแบบโคมไฟ (Luminaire) และหลอดไฟกำลังสูงทั้งแบบให้แสงทิศทางเดียวและกระจายแสงรอบทิศทาง มีฟุตพรินต์ทางกลและแสงเข้ากันได้กับ CXA2520 และ CXA2530
ข้อมูลทั่วไป
| รายการ | รายละเอียด |
|---|---|
| ยี่ห้อ | Cree LED |
| ตระกูลสินค้า (Series) | XLamp CXA2540 |
| Order Code (รหัสสั่งซื้อ) | CXA2540-0000-000N0HV240F |
| ประเภทผลิตภัณฑ์ | ชิป LED COB (Chip-on-Board) แบบ Multi-die Array |
| คลาสแรงดันไฟฟ้า (Vf Class) | 36V Class (รหัสตัวถัง 2540N) |
| อุณหภูมิสี (CCT) | 4000 K |
| ดัชนีความถูกต้องของสี (CRI) | 80 (ขั้นต่ำ) |
| Flux Bin (กลุ่มความสว่าง) | V2 |
| ระดับควบคุมความสม่ำเสมอสี (Chromaticity Step) | 4-Step (Group Code 40F) |
| ขนาดแหล่งกำเนิดแสง (Optical Source) | 19 มม. |
| การรับประกันสินค้า | 1 ปี |
สเปกไฟฟ้าและแสง (Electrical and Photometric Characteristics)
| รายการ | รายละเอียด |
|---|---|
| ฟลักซ์ส่องสว่างขั้นต่ำ @85°C, 1100 mA | 4,230 lm |
| ฟลักซ์ส่องสว่างอ้างอิง @25°C (คำนวณ) | 4,730 lm |
| เงื่อนไขการทดสอบมาตรฐาน (Test Condition) | IF = 1100 mA, TJ = 85°C |
| กระแสไฟฟ้าขับสูงสุด (Max DC Forward Current) | 2100 mA |
| แรงดันไฟฟ้าตรง (Forward Voltage) @1100 mA, 85°C | 36.2 V (Typical) |
| แรงดันไฟฟ้าตรง (Forward Voltage) @1100 mA, 25°C | 42 V (Maximum) |
| กระแสไฟฟ้าย้อนกลับ (Reverse Current) | 0.1 mA (Maximum) |
| มุมกระจายแสง (Viewing Angle FWHM) | 115 องศา |
| แรงดันทนทานไฟฟ้าสถิต (ESD Withstand, HBM) | 8,000 V |
กลไกและการติดตั้ง (Mechanical and Installation)
| รายการ | รายละเอียด |
|---|---|
| ขนาดตัวถัง (Package Footprint) | 23.85 x 23.85 มม. |
| ความสูงตัวถัง | 1.15 มม. (±0.15) |
| เส้นผ่านศูนย์กลางพื้นที่เปล่งแสง (Emitting Surface) | 21.00 มม. |
| เส้นผ่านศูนย์กลางแหล่งกำเนิดแสง (Optical Source) | 19.000 มม. |
| การเชื่อมต่อ | บัดกรีด้านบน (Top-side Solder Connections) |
| จุดวัดอุณหภูมิ | มีจุดวัด Thermocouple Attach Point (1.3 มม.) |
| อุณหภูมิพื้นผิวเปล่งแสงสูงสุดที่แนะนำ (Max LES Temperature) | 135°C |
| ความเข้ากันได้ทางกล/แสง | ฟุตพรินต์เดียวกับ CXA2520 และ CXA2530 |
สภาพแวดล้อมและมาตรฐาน
| รายการ | รายละเอียด |
|---|---|
| มาตรฐานฟลักซ์ | NEMA SSL-3 2011 Standard Flux Bins |
| การรับรองความปลอดภัย | UL Recognized Component (E349212) |
| มาตรฐานการผลิต | RoHS และ REACH Compliant |
| เครื่องหมายรับรอง | CE, UL |
| บรรจุภัณฑ์ | ถาดบรรจุ 20 ชิ้น/ถาด, 5 ถาด/กล่อง (รวม 100 ชิ้น/กล่อง จาก Bin เดียวกัน) |
| การรับประกันสินค้า | 1 ปี |
คำถามที่พบบ่อย (FAQ)
Cree XLamp CXA2540 CXA2540-0000-000N0HV240F เหมาะกับงานประเภทใด?
เหมาะสำหรับงานออกแบบโคมไฟ (Luminaire) และหลอดไฟกำลังสูงที่ต้องการฟลักซ์แสงมาก ทั้งแบบให้แสงทิศทางเดียว (Directional) และกระจายแสงรอบทิศทาง (Non-directional) เช่น โคมไฮเบย์ โคมถนน และไฟสปอตไลต์กำลังสูง
CXA2540 ต่างจาก CXA1304 อย่างไร?
CXA2540 มีขนาดตัวถังและพื้นที่เปล่งแสงใหญ่กว่า (แหล่งกำเนิดแสง 19 มม. เทียบกับ 6 มม. ใน CXA1304) ให้ฟลักซ์ส่องสว่างและกระแสขับสูงกว่ามาก (สูงสุด 2100 mA เทียบกับ 1000 mA) เหมาะกับงานที่ต้องการความสว่างสูงในจุดเดียว เช่น โคมไฟกำลังสูง
Chromaticity Step 4-Step หมายความว่าอย่างไร?
เป็นระดับการควบคุมความสม่ำเสมอของสีแสงระหว่างชิป LED แต่ละดวง 4-Step มีช่วงกระจายสีกว้างกว่า 2-Step หรือ 3-Step แต่ยังคงอยู่ในเกณฑ์มาตรฐานอุตสาหกรรม เหมาะกับงานทั่วไปที่ไม่ต้องการความสม่ำเสมอของสีระดับสูงสุด และมีต้นทุนต่ำกว่า
กระแสไฟฟ้าขับสูงสุดที่ใช้งานได้คือเท่าไหร่?
สูงสุด 2100 mA แต่ต้องออกแบบระบบระบายความร้อนให้เหมาะสม เนื่องจากกระแสไฟฟ้าสูงสุดที่ใช้งานได้จริงจะลดลงเมื่อ Case Temperature สูงขึ้นกว่า 85°C
Cree XLamp CXA2540 CXA2540-0000-000N0HV240F รับประกันสินค้ากี่ปี?
รับประกันสินค้า 1 ปี นับจากวันที่ซื้อ
