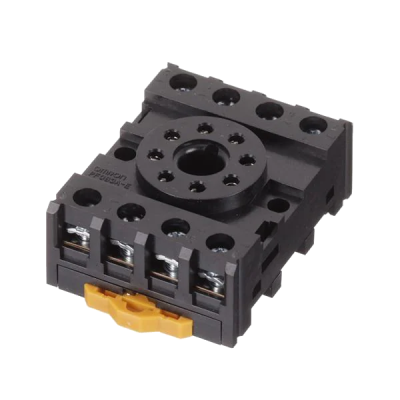

OMRON ซ็อกเก็ตรีเลย์ 2 ขั้ว 8 พิน แบบกันนิ้วสัมผัส 10A รุ่น PF083A-E
SKU : OMRON-SOCKET-PF083AE-2POLE10A
ขายแล้ว 0 ชิ้น
จำนวน
คำอธิบายสินค้าแบบย่อ
OMRON PF083A-E คือซ็อกเก็ตสำหรับเสียบรีเลย์ (Socket) แบบ Surface-mounting สำหรับรีเลย์ซีรีส์ MK-S ชนิด 2 ขั้ว (2 Poles) 8 พิน ออกแบบมาเป็นรุ่นกันนิ้วสัมผัส (Finger-protection) รองรับกระแสไฟฟ้าสูงสุด 10A ติดตั้งได้ทั้งแบบยึดสกรูหรือแบบรางดิน (DIN Rail) ตามมาตรฐาน EN 50022 เหมาะสำหรับงานควบคุมไฟฟ้าในตู้คอนโทรลและระบบอัตโนมัติในโรงงานอุตสาหกรรม
OMRON PF083A-E คือซ็อกเก็ตสำหรับเสียบรีเลย์ (Relay Socket) แบบ Surface-mounting สำหรับรีเลย์ซีรีส์ MK-S ชนิด 2 ขั้ว (2 Poles) 8 พิน เป็นรุ่นกันนิ้วสัมผัส (Finger-protection) รองรับกระแสไฟฟ้าสูงสุด 10A ติดตั้งได้ทั้งแบบยึดสกรูหรือแบบรางดิน (DIN Rail) ตามมาตรฐาน EN 50022
PF083A-E ใช้กับรีเลย์รุ่นไหนได้บ้าง?
ออกแบบมาสำหรับรีเลย์ซีรีส์ MK-S ชนิด 2 ขั้ว (2 Poles) แบบ 8 พิน เช่น รีเลย์รุ่น MK2P ที่ต้องการซ็อกเก็ตแบบกันนิ้วสัมผัสรองรับกระแสสูง
ทำไมต้องเลือกรุ่นที่มี "-E" ต่อท้าย?
รุ่นที่มี "-E" ต่อท้ายคือรุ่นกันนิ้วสัมผัส (Finger-protection) รองรับกระแสสูงสุด 10A ในขณะที่รุ่นไม่มี "-E" (PF083A ธรรมดา) รองรับกระแสสูงสุดเพียง 5A เท่านั้น หากใช้เกิน 5A กับรุ่นที่ไม่ใช่กันนิ้วสัมผัสอาจทำให้เกิดการไหม้ได้
ติดตั้งอย่างไร ต้องใช้อุปกรณ์เสริมอะไรบ้าง?
ติดตั้งได้ทั้งแบบยึดสกรูโดยตรงหรือแบบเกาะราง DIN Rail (PFP-100N, PFP-50N, PFP-100N2 ตามมาตรฐาน EN 50022) หากติดตั้งแบบรางควรใช้คลิปยึด (Hold-down Clip) รุ่น PFC-A1 เพื่อป้องกันซ็อกเก็ตหลุดจากราง
ขนาดและระยะยึดเป็นเท่าไหร่?
ขนาดตัวซ็อกเก็ตประมาณ 41 x 52 x 21 มม. (กว้าง x สูง x ลึก) ระยะรูยึดสกรู 33±0.2 มม. ใช้สกรู M4 หรือรูขนาด 4.5 มม. เมื่อประกอบกับรีเลย์ 2 ขั้วแล้วความสูงรวมประมาณ 77.8 มม.
| รายการสเปก | รายละเอียด |
|---|---|
| ชื่อรุ่นเต็ม | PF083A-E |
| ประเภท | Surface-mounting Socket (Finger-protection) |
| ใช้กับรีเลย์ | MK-S Series, 2 Poles (8 พิน) |
| กระแสไฟสูงสุด | 10 A |
| ขั้วต่อ | Eight, M3.5 x 7 sems screws |
| ชนิดขั้วสายที่ใช้ได้ | Y-shaped terminals เท่านั้น (ห้ามใช้ Round terminal) |
| มาตรฐาน | Conforming to EN 50022 |
| การติดตั้ง | Track mounting หรือ Screw mounting |
| ขนาด (กว้าง x สูง x ลึก) | 41 x 52 x 21 mm (max) |
| ระยะรูยึดสกรู | 33±0.2 mm (M4 หรือรู 4.5 mm) |
| ความสูงเมื่อติดตั้งรีเลย์ 2 ขั้ว | 77.8 mm (มีขา) / 74.3 mm |
| อุปกรณ์เสริม (Hold-down Clip) | PFC-A1 (2 ชิ้น/ชุด) |
| รางติดตั้งที่รองรับ | PFP-100N, PFP-50N, PFP-100N2 (EN 50022) |
คำถามที่พบบ่อย (FAQ)
Q: ทำไมต้องใช้ขั้วสายแบบ Y-shape แทน Round terminal?
A: เพราะรุ่น PF083A-E เป็นซ็อกเก็ตแบบกันนิ้วสัมผัส (Finger-protection) ซึ่งออกแบบมาให้ใช้ได้เฉพาะขั้วสายแบบ Y-shaped เท่านั้น การใช้ Round terminal ผิดประเภทอาจทำให้สัมผัสไฟฟ้าไม่แน่นหนาหรือหลุดง่าย
Q: รองรับกระแสสูงสุดเท่าไหร่ ถ้าใช้เกินจะเกิดอะไรขึ้น?
A: รุ่น PF083A-E (มี -E ต่อท้าย) รองรับสูงสุด 10A แต่ถ้าใช้รุ่น PF083A ธรรมดา (ไม่มี -E) ต้องไม่เกิน 5A มิฉะนั้นอาจเกิดความร้อนสะสมจนไหม้ได้
Q: ติดตั้งแบบราง DIN Rail ได้ไหม ต้องซื้ออุปกรณ์เสริมอะไรเพิ่ม?
A: ได้ครับ รองรับราง DIN ตามมาตรฐาน EN 50022 เช่น PFP-100N, PFP-50N หรือ PFP-100N2 และแนะนำให้ใช้คลิปยึด PFC-A1 ร่วมด้วยเพื่อป้องกันซ็อกเก็ตหลุดจากราง
Q: ใช้กับรีเลย์ 3 ขั้วได้ไหม?
A: ไม่ได้ครับ PF083A-E ออกแบบมาสำหรับรีเลย์ 2 ขั้ว (8 พิน) เท่านั้น หากต้องการซ็อกเก็ตสำหรับรีเลย์ 3 ขั้ว ต้องใช้รุ่น PF113A-E แทน
