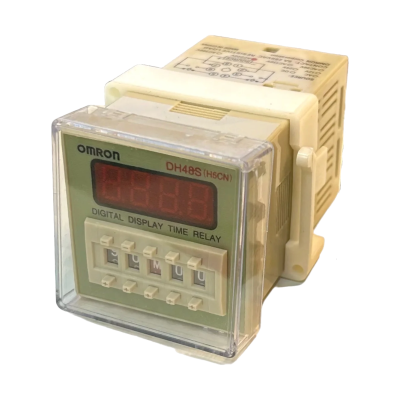

TIMER OMRON DH48S-2Z (H5CN) 220VAC ไทม์เมอร์ดิจิตอลหน่วงเวลา DPDT พร้อม Socket 8 ขา
SKU : OMRON-TIMER-DH48S2Z-220VAC
ขายแล้ว 0 ชิ้น
จำนวน
คำอธิบายสินค้าแบบย่อ
TIMER OMRON DH48S-2Z (H5CN) 220VAC คือรีเลย์หน่วงเวลาดิจิทัลแบบ On-Delay หน้าสัมผัส DPDT (2 ชุดสวิตช์ NO+NC) ตั้งเวลาการทำงานได้ตั้งแต่ 0.01 วินาที ไปจนถึง 99 ชั่วโมง 99 นาที ด้วยสวิตช์ปุ่มหมุนและจอแสดงผล LED 4 หลัก ใช้งานกับไฟ 220VAC มาพร้อม Socket ฐาน 8 ขาในชุดเดียวกัน เหมาะสำหรับงานควบคุมมอเตอร์ ปั๊มน้ำ ระบบไฟส่องสว่างอัตโนมัติ และวงจรควบคุมในโรงงานที่ต้องการหน่วงเวลาเปิด-ปิดโหลดตามรอบเวลาที่ตั้งไว้ ใช้ทดแทนฟังก์ชันของ Omron H5CN ได้
ไทม์เมอร์ดิจิทัลหน่วงเวลารุ่น DH48S-2Z (H5CN) 220VAC ออกแบบมาให้ใช้แทนฟังก์ชันของ Omron H5CN ได้ ด้วยหน้าสัมผัสแบบ On-Delay DPDT (2 ชุดสวิตช์เปลี่ยนสถานะเมื่อครบเวลา) ช่วยให้ควบคุมการเปิด-ปิดโหลด 2 วงจรพร้อมกันได้จากตัวเดียว เหมาะสำหรับงานหน่วงเวลามอเตอร์ ปั๊มน้ำ ไฟส่องสว่าง และระบบควบคุมอัตโนมัติในโรงงาน
DH48S-2Z ตั้งเวลาได้ในช่วงไหนบ้าง?
ตั้งเวลาได้ 3 ช่วงเลือกได้ด้วยสวิตช์ปุ่มหมุน คือ 0.0199.99 วินาที, 1 วินาที99 นาที 99 วินาที และ 1 นาที99 ชั่วโมง 99 นาที ครอบคลุมงานตั้งแต่หน่วงเวลาสั้นระดับเสี้ยววินาทีไปจนถึงหน่วงเวลานานหลายวัน
รับโหลดกระแสไฟได้เท่าไหร่?
หน้าสัมผัสรับกระแสได้ 5A ที่ 250VAC (Resistive Load) ขับโหลดต้านทานได้โดยตรงสูงสุดประมาณ 800 วัตต์ หากโหลดมีกำลังไฟสูงกว่านี้ควรต่อผ่านคอนแทคเตอร์หรือ SSR เพิ่ม
ใช้แทน Omron H5CN ได้จริงไหม?
ได้ รุ่น DH48S ออกแบบวงจรและฟังก์ชันการทำงานให้ทดแทนกลุ่มผลิตภัณฑ์ H5CN ได้ แต่ไม่ใช่สินค้าในแคตตาล็อกทางการของ Omron จึงควรระบุในเอกสารจัดซื้อว่าเป็นรุ่นทดแทน/เทียบเท่า ไม่ใช่ของแท้จากโรงงาน Omron
ติดตั้งแบบไหนได้บ้าง?
ติดตั้งได้ 2 แบบ คือยึดหน้าแปลนบนตู้คอนโทรล (Panel Mount ขนาดเจาะ 45x45 มม.) หรือยึดกับราง DIN ผ่าน Socket 8 ขารุ่น PF083A ที่แถมมาให้ในชุด
| รายการ | สเปก |
|---|---|
| รุ่น | DH48S-2Z (H5CN) |
| รูปแบบหน้าสัมผัส | On-Delay DPDT (2c, NO+NC) |
| ช่วงเวลาที่ตั้งได้ | 0.0199.99 วินาที / 1 วินาที99 นาที 99 วินาที / 1 นาที99 ชั่วโมง 99 นาที |
| แรงดันไฟใช้งาน | 220VAC 50/60Hz (-15% ถึง +10%) |
| กำลังไฟที่ใช้ | ไม่เกิน 2W |
| วิธีตั้งค่า / จอแสดงผล | สวิตช์ปุ่มหมุน (Dial Switch) / จอ LED 7-Segment 4 หลัก |
| พิกัดหน้าสัมผัส | 5A 250VAC (Resistive Load) |
| ขั้วต่อ / ซ็อกเก็ตที่ใช้คู่กัน | 8 ขา / PF083A |
| ขนาดตัวเรือน / รูเจาะแผงหน้า | 48×48×97.4 มม. / 45×45 มม. |
| การติดตั้ง | Panel Mount หรือ DIN Rail |
| อายุการใช้งาน (กลไก/ไฟฟ้า) | 1×10 ครั้ง / 1×10 ครั้ง |
| อุณหภูมิ / ความชื้นใช้งาน | 050°C / ไม่เกิน 95%RH (ไม่กลั่นตัว) |
คำถามที่พบบ่อย (FAQ)
Q: DH48S-2Z ต่างจากรุ่น DH48S-1Z หรือ DH48S-S อย่างไร?
A: DH48S-2Z ให้หน้าสัมผัสแบบ DPDT (2 ชุด) และเป็นการหน่วงเวลาแบบครั้งเดียว (Single-pass) ส่วน DH48S-1Z ให้หน้าสัมผัส SPDT ชุดเดียวแต่มีฟังก์ชัน Reset/Pause เพิ่ม และ DH48S-S เป็นรุ่นหน่วงเวลาแบบวนซ้ำ (Repeat Cycle) เลือกใช้ตามลักษณะงานควบคุม
Q: ในกล่องมี Socket แถมมาให้เลยไหม?
A: มีครับ ชุดนี้มาพร้อม Socket ฐาน 8 ขา ใช้เสียบต่อสายได้ทันทีโดยไม่ต้องซื้อซ็อกเก็ตแยก
Q: หน้าสัมผัสรับโหลดมอเตอร์หรือปั๊มน้ำกำลังสูงได้ไหม?
A: หน้าสัมผัสรับกระแสได้สูงสุด 5A ที่ 250VAC สำหรับโหลดต้านทาน หากเป็นโหลดมอเตอร์/ปั๊มน้ำที่กระแสสตาร์ทสูง ควรต่อผ่านคอนแทคเตอร์หรือ Magnetic Contactor เพื่อยืดอายุการใช้งานของรีเลย์
Q: ตั้งเวลาแล้วต้องรีเซ็ตเองไหมเมื่อไฟดับ?
A: เมื่อไฟดับแล้วจ่ายไฟใหม่ ตัวไทม์เมอร์จะเริ่มนับเวลาใหม่ตามค่าที่ตั้งไว้โดยอัตโนมัติ ไม่ต้องกดรีเซ็ตเอง
Q: เป็นสินค้า Omron แท้จากโรงงานหรือไม่?
A: DH48S เป็นรุ่นที่ออกแบบให้ใช้แทนฟังก์ชันของ Omron H5CN ได้ แต่ไม่ใช่สินค้าที่อยู่ในแคตตาล็อกทางการของ Omron ควรพิจารณาว่าเป็นรุ่นทดแทน/เทียบเท่าตามการใช้งานจริง
