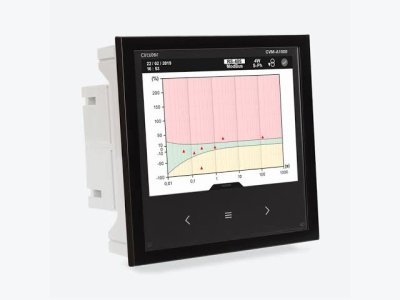

CIRCUTOR CVM-A1500-ITF-485-ICT2 - เครื่องวิเคราะห์คุณภาพไฟฟ้า จอสี ติดตั้งหน้าตู้ควบคุม รองรับ IEC 61000-4-30 Class A
SKU : CIRCUTOR-PQA-CVMA1500-ITF485ICT2
ขายแล้ว 0 ชิ้น
จำนวน
คำอธิบายสินค้าแบบย่อ
CIRCUTOR CVM-A1500-ITF-485-ICT2 (รหัสสินค้า M56311) คือเครื่องวิเคราะห์คุณภาพไฟฟ้า (Power Quality Analyzer) แบบติดตั้งหน้าตู้ควบคุม จอสี TFT ความละเอียด VGA บันทึกเหตุการณ์คุณภาพไฟฟ้าและ Transients ตามมาตรฐาน IEC 61000-4-30 Ed.2 Class A มีหน่วยความจำภายใน 200MB สื่อสารผ่าน RS-485 (Modbus RTU/BACnet) และ Ethernet (Web Server) พร้อมซอฟต์แวร์ EMS ในตัว วัดฮาร์มอนิกส์ได้ถึงลำดับที่ 63 เหมาะสำหรับติดตั้งในจุดวิกฤตของระบบไฟฟ้าแรงสูงและแรงต่ำเพื่อมอนิเตอร์คุณภาพไฟฟ้าแบบเรียลไทม์
CIRCUTOR CVM-A1500-ITF-485-ICT2 คือเครื่องวิเคราะห์คุณภาพไฟฟ้า (Power Quality Analyzer) แบบติดตั้งหน้าตู้ควบคุม พร้อมซอฟต์แวร์ EMS (Energy Management Software) ในตัว และ Web Server แบบ HTML5 ทำให้ควบคุมและตรวจสอบระบบไฟฟ้าผ่านเว็บเบราว์เซอร์ได้ทันที บันทึกเหตุการณ์คุณภาพไฟฟ้า เช่น ไฟตก ไฟเกิน ไฟดับ และ Transients ตามมาตรฐาน IEC 61000-4-30 Ed.2 Class A พร้อมรูปคลื่นสัญญาณของแต่ละเหตุการณ์
CVM-A1500 วัดค่าไฟฟ้าอะไรได้บ้าง?
วัดค่าพลังงานไฟฟ้าครบวงจร ทั้งกำลังไฟฟ้าแอคทีฟ/รีแอคทีฟ/ปรากฏ (kW, kvar, kVA) ตัวประกอบกำลัง (Power Factor) แรงดันและกระแสไฟฟ้าแต่ละเฟส ค่าความไม่สมดุล (Kd) และไม่สมมาตร (Ka) รวมถึงฮาร์มอนิกส์แรงดันและกระแสไฟฟ้าสูงสุดถึงลำดับที่ 63
บันทึกข้อมูลย้อนหลังได้นานแค่ไหน?
มีหน่วยความจำภายในขนาด 200MB สามารถบันทึกข้อมูลค่า RMS ค่าสูงสุด-ต่ำสุดได้เกือบ 1 ปี และยังเชื่อมต่อผ่านซอฟต์แวร์ PowerStudio เพื่อบันทึกข้อมูลสำรองไปยังเซิร์ฟเวอร์หรือ PC แบบไม่จำกัดพื้นที่เก็บข้อมูลได้
เชื่อมต่อกับระบบ SCADA หรือ BMS ได้ไหม?
รองรับโปรโตคอลสื่อสาร Modbus/RTU, BACnet, Webserver (HTTP), XML และ HTML5 ผ่านช่องทาง RS-485 และ Ethernet ทำให้เชื่อมต่อเข้ากับระบบ SCADA หรือ Building Management System ได้หลากหลายมาตรฐาน
ติดตั้งกลางแจ้งหรือในพื้นที่ชื้นได้ไหม?
ตัวเครื่องมีมาตรฐานป้องกัน IP40 (ด้านหน้า) และ IP65 เมื่อติดตั้งพร้อมซีลกันน้ำ (Sealing) เหมาะสำหรับติดตั้งในตู้ควบคุมไฟฟ้าที่ต้องการความทนทานต่อฝุ่นและความชื้นสูง แต่ไม่แนะนำให้สัมผัสน้ำฝนโดยตรง
ตารางสเปกทางเทคนิค CVM-A1500-ITF-485-ICT2
| รายการ | CVM-A1500-ITF-485-ICT2 |
| รหัสสินค้า | M56311 |
| โปรโตคอลสื่อสาร | Modbus/RTU, BACnet, Webserver (HTTP), XML, HTML5 |
| ช่องทางสื่อสาร | RS-485, Ethernet |
| หน่วยความจำ | 200 MB (บันทึก Events/Waveform) |
| ความแม่นยำพลังงานแอคทีฟ | Class 0.2S (.../5A) ตาม IEC 62053-22 |
| มาตรฐานคุณภาพไฟฟ้า | IEC 61000-4-30 Ed.2 Class A |
| อินพุตกระแสไฟฟ้า | .../5A, .../1A, .../0.250A |
| ช่วงวัดแรงดันไฟฟ้า | 20-600 V~ (40-70 Hz) |
| ฮาร์มอนิกส์สูงสุด | ลำดับที่ 63 |
| รีเลย์เอาต์พุต | 2 ช่อง |
| ทรานซิสเตอร์เอาต์พุต | 2 ช่อง |
| ดิจิตอลอินพุต | 2 ช่อง |
| จอแสดงผล | TFT สี ความละเอียด VGA (640x480), คีย์บอร์ดคาปาซิทีฟ 3 ปุ่ม |
| แหล่งจ่ายไฟ AC | 100-240 V~ 45-65Hz, ใช้ไฟสูงสุด 29.4 VA |
| แหล่งจ่ายไฟ DC | 120-300 Vdc, ใช้ไฟสูงสุด 11.9 W |
| ขนาด (W x H x D) | 144.7 x 144.7 x 131.1 มม. |
| น้ำหนัก | 0.79 กก. |
| มาตรฐานป้องกัน | IP40 (หน้าจอ), IP65 (ซีลกันน้ำ), IP30 (ยังไม่ติดตั้ง) |
| อุณหภูมิใช้งาน | -10°C ถึง +50°C |
| การรับรอง | UL/CSA 61010-1 3rd edition |
คำถามที่พบบ่อย (FAQ)
CVM-A1500-ITF ต่างจากรุ่น CVM-A1500-FLEX อย่างไร?
รุ่น ITF ใช้อินพุตกระแสไฟฟ้าแบบมาตรฐาน (.../5A, .../1A, .../0.250A) ส่วนรุ่น FLEX ใช้เซนเซอร์แบบ Rogowski Coil ที่ยืดหยุ่นกว่าสำหรับสายไฟขนาดใหญ่หรือรูปทรงไม่สม่ำเสมอ
ต้องซื้อเซนเซอร์วัดกระแสแยกหรือไม่?
ต้องซื้อแยก เนื่องจากเครื่องนี้รองรับ 4 ช่องกระแสไฟฟ้าและ 5 ช่องแรงดันไฟฟ้า แต่ไม่ได้แถมเซนเซอร์กระแส (Current Sensor) มาในชุด
รองรับระบบไฟกี่เฟส?
รองรับการวัดระบบไฟฟ้าได้ทั้งแบบ 1 เฟส และ 3 เฟส (4 สาย/3 สาย) ตามรูปแบบการเชื่อมต่อที่กำหนดในคู่มือการต่อสาย
มีระบบแจ้งเตือน (Alarm) หรือไม่?
มี 4 ช่องสัญญาณเตือน (2 ผ่านทรานซิสเตอร์ + 2 ผ่านรีเลย์) ตั้งค่าได้อิสระตามค่าสูง-ต่ำ พร้อมฟังก์ชัน Hysteresis และหน่วงเวลาต่อ/ตัดการทำงาน
