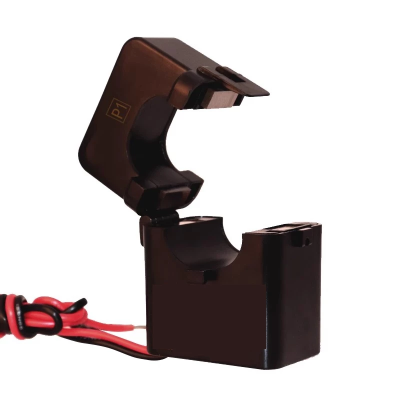

iPower JXKCT36 หม้อแปลงกระแสไฟฟ้าชนิดคล้อง (Split-Core CT) 250A/5A
SKU : IPOWER-CT-JXKCT36-250A5A
ขายแล้ว 0 ชิ้น
จำนวน
คำอธิบายสินค้าแบบย่อ
iPower JXKCT36 คือหม้อแปลงกระแสไฟฟ้าชนิดคล้อง (Split-Core Current Transformer) อัตราส่วนแปลงกระแส 250A/5A ออกแบบให้เปิด-คล้องรอบสายไฟได้โดยไม่ต้องตัดวงจรไฟฟ้า เหมาะสำหรับติดตั้งร่วมกับมิเตอร์วัดพลังงานไฟฟ้าแบบกันย้อน (Anti-backflow / Zero Export Meter) ในระบบโซลาร์เซลล์ เพื่อวัดทิศทางและปริมาณกระแสไฟฟ้าที่ไหลเข้า-ออกระบบ รับประกันสินค้า 2 ปี
| สเปกทั่วไป (General Specification) | |
|---|---|
| ยี่ห้อ (Brand) | iPower |
| รุ่น (Model) | JXKCT36 |
| ชนิด (Type) | Split-Core CT ชนิดคล้อง เปิด-ปิดได้ ไม่ต้องตัดสายไฟ |
| อัตราส่วนแปลงกระแส (Ratio) | 250A / 5A |
| จำนวนรอบขดลวดปฐมภูมิ (Primary turns) | 1T (ผ่านสายไฟ 1 เส้น) |
| กำลังไฟฟ้าที่รองรับ (Rated burden) | 1 VA |
| แรงดันทนไฟฟ้า (Insulation withstand voltage) | 3 kV |
| ความถี่ใช้งาน (Operational frequency) | 50 / 60 Hz |
| ขั้วสายสัญญาณ (Terminal) | สายสีดำต่อขั้ว S2 (Black line: S2) |
| การรับประกันสินค้า | 2 ปี |
iPower JXKCT36 ใช้งานร่วมกับระบบโซลาร์เซลล์แบบใด
ใช้ติดตั้งคู่กับมิเตอร์วัดพลังงานไฟฟ้าแบบกันย้อน (Zero Export / Anti-backflow Meter) เพื่อตรวจจับและควบคุมไม่ให้กระแสไฟฟ้าจากระบบโซลาร์เซลล์ไหลย้อนเข้าสู่การไฟฟ้า
CT ชนิด Split-Core ต่างจาก CT แบบทั่วไปอย่างไร
Split-Core เปิดออกเป็นสองชิ้นได้ ทำให้คล้องรอบสายไฟที่เดินอยู่แล้วได้โดยไม่ต้องตัดหรือถอดสายไฟออกจากระบบ ติดตั้งสะดวกและปลอดภัยกว่า CT แบบวงแหวนปิดทั่วไป
อัตราส่วน 250A/5A หมายความว่าอย่างไร
หมายถึงเมื่อกระแสไฟฟ้าไหลผ่านสายที่คล้องอยู่ 250A ด้านทุติยภูมิของ CT จะจ่ายกระแสออกมา 5A ตามสัดส่วน เพื่อส่งสัญญาณกระแสไปยังมิเตอร์หรืออุปกรณ์วัดพลังงาน
ต้องต่อสายอย่างไรให้ถูกทิศทาง
สายสีดำ (Black line) ต้องต่อเข้าขั้ว S2 ของอุปกรณ์ปลายทาง เพื่อให้ทิศทางการวัดกระแสถูกต้อง หากต่อสลับขั้วอาจทำให้ค่าที่วัดได้ผิดทิศทาง
รับประกันสินค้ากี่ปี
รับประกันสินค้า 2 ปี นับจากวันที่ซื้อ
