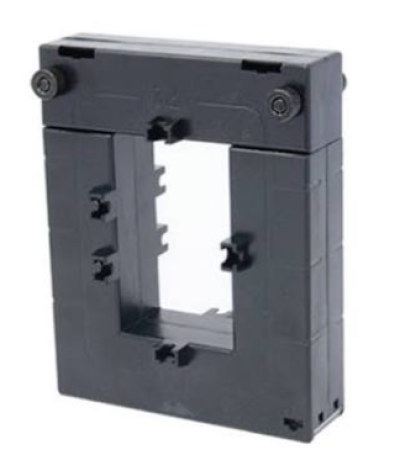

DAKO DP-812 1600/5A - หม้อแปลงกระแสไฟฟ้าแบบถอดประกบ (Split Core CT) Class 0.5

DAKO DP-812 คือหม้อแปลงกระแสไฟฟ้าแบบ ถอดประกบ (Split Core CT) ในรุ่นอัตราส่วน 1600/5A ความแม่นยำระดับ Class 0.5 ออกแบบให้เปิด-ปิดคล้องรอบสายไฟหรือบัสบาร์ได้ทันทีโดยไม่ต้องตัดสายไฟหรือปลดระบบไฟออกก่อนติดตั้ง เหมาะกับงานติดตั้งมิเตอร์วัดพลังงานหรือมอนิเตอร์กระแสไฟฟ้าในตู้ MDB ที่มีระบบไฟฟ้าใช้งานอยู่แล้ว

DP-812 1600/5A ใช้วัดกระแสสูงสุดกี่แอมป์?

อัตราส่วนแปลงกระแสคือ 1600/5A หมายความว่าเมื่อกระแสไฟฟ้าที่สายหลักไหลผ่าน 1600A ด้านทุติยภูมิ (Secondary) จะจ่ายกระแสออกมา 5A ให้กับมิเตอร์หรืออุปกรณ์วัดที่ต่ออยู่

ทำไมเรียกว่า Split Core (ถอดประกบ)?

เพราะตัวแกนเหล็ก (Core) ของ CT รุ่นนี้แยกออกเป็น 2 ชิ้นและเปิด-ปิดคล้องรอบสายไฟได้ ทำให้ติดตั้งหรือถอดออกจากสายไฟที่มีไฟอยู่แล้วได้โดยไม่ต้องตัดสายหรือดับไฟทั้งระบบ ต่างจาก CT แบบวงแหวนที่ต้องร้อยสายผ่านตั้งแต่ต้น

Class 0.5 หมายความว่าอย่างไร?

Class 0.5 คือระดับความแม่นยำของ CT ตามมาตรฐาน หมายถึงค่าความคลาดเคลื่อนของการแปลงกระแสไม่เกิน 0.5% ที่โหลดตามพิกัด เหมาะสำหรับงานวัดพลังงานไฟฟ้าเพื่อการเก็บค่าไฟหรือมอนิเตอร์ที่ต้องการความแม่นยำสูง

ใช้ร้อยสายไฟหรือบัสบาร์ขนาดใหญ่แค่ไหนได้?

ขนาดช่องร้อยสาย (Window Size) ของรุ่น DP-812 คือ 80x120 มม. รองรับสายไฟหรือบัสบาร์ขนาดใหญ่ในตู้ MDB ได้สบาย เหมาะกับวงจรไฟฟ้าหลักที่มีกระแสสูง

ตารางสเปกทางเทคนิค DP-812
