QUBIX SD-96A 1600/5A - แอมมิเตอร์อนาล็อกหน้าปัดเข็ม 96x96mm ต่อผ่าน CT สำหรับตู้ควบคุมไฟฟ้า
SKU : QUBIX-AMM-SD96A-1600-5A
ขายแล้ว 0 ชิ้น
จำนวน
คำอธิบายสินค้าแบบย่อ

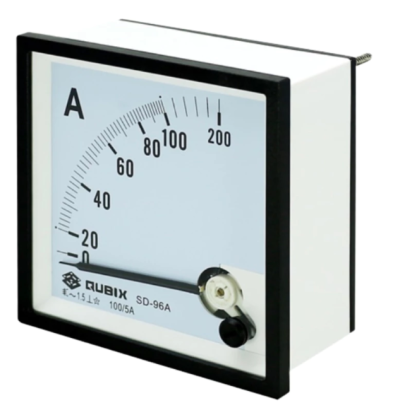

QUBIX SD-96A รุ่น 1600/5A คือแอมมิเตอร์แบบอนาล็อก (Analog Panel Meter) ชนิด Moving Iron Type ขนาดหน้าปัด 96x96mm ใช้แสดงผลกระแสไฟฟ้าผ่านการต่อกับ CT (Connect with CT 5A) ที่อัตราส่วน 1600/5A ความแม่นยำระดับ Class 1.5 หรือ 2.5 ตามมาตรฐาน EN/IEC 60051 ตัวเรือนผลิตจากพลาสติก ABS ทนไฟ UL94V-0 มาตรฐานป้องกัน IP40 เหมาะสำหรับติดตั้งหน้าตู้ MDB หรือแผงควบคุมไฟฟ้าโรงงานที่ต้องการอ่านค่ากระแสไฟฟ้าแบบเข็มชี้ทันที ไม่ต้องใช้ไฟเลี้ยง
QUBIX SD-96A คือแอมมิเตอร์แบบอนาล็อก (Analog Panel Meter) ชนิด Moving Iron Type ขนาดหน้าปัด 96x96mm สำหรับรุ่น 1600/5A ใช้ต่อร่วมกับ CT (Connect with CT 5A) เพื่อวัดกระแสไฟฟ้าในวงจรที่มีกระแสสูง เหมาะสำหรับติดตั้งหน้าตู้ควบคุมไฟฟ้าเพื่ออ่านค่ากระแสแบบเข็มชี้ทันทีโดยไม่ต้องใช้ไฟเลี้ยง
SD-96A 1600/5A ต้องใช้ CT เพิ่มหรือไม่?
ต้องใช้ CT (Current Transformer) แยกต่างหากที่มีอัตราส่วน 1600/5A ต่อร่วมด้วยเสมอ เนื่องจากมิเตอร์รุ่นนี้เป็นแบบ Connect with CT (5A) ไม่ใช่แบบต่อตรง (Direct Connect) จึงไม่ได้วัดกระแสสูงระดับ 1600A โดยตรงที่ตัวมิเตอร์
SD-96A แบบต่อผ่าน CT ต่างจากแบบ Direct Connect อย่างไร?
แบบ Direct Connect ต่อตรงกับสายไฟได้เลยแต่วัดกระแสได้สูงสุดเพียง 100A ส่วนแบบ Connect with CT (5A) ต้องต่อผ่าน CT ก่อน ทำให้วัดกระแสไฟฟ้าได้สูงถึง 5000/5A ครอบคลุมวงจรไฟฟ้าขนาดใหญ่ เช่น 1600/5A ในรุ่นนี้
ติดตั้งยากไหม ขนาดรูเจาะหน้าตู้เท่าไหร่?
ติดตั้งง่ายแบบฝังหน้าตู้ (Panel Mount) ขนาดตัวเครื่อง 96x96mm ขนาดรูเจาะ (Cut-Out) 91x91mm ตามมาตรฐาน DIN 43700 ความลึกจากหน้าตู้ประมาณ 64mm
ทนอุณหภูมิและความชื้นได้แค่ไหน?
อุณหภูมิใช้งานอยู่ในช่วง -25°C ถึง 40°C อุณหภูมิเก็บรักษา -40°C ถึง 70°C และความชื้นสัมพัทธ์ไม่เกิน 85% เหมาะสำหรับติดตั้งในตู้ควบคุมไฟฟ้าทั่วไปในประเทศไทย
ตารางสเปกทางเทคนิค SD-96A (Connect with CT)
| รายการ | SD-96A (1600/5A) |
| ชนิดการต่อ | Connect with CT (5A) |
| ช่วงการวัด (Ratio) | 1600/5 A |
| มาตรฐานอ้างอิง | EN/IEC 60051 |
| ขนาดตัวเรือน | 96 x 96 มม. (DIN 43700) |
| ความแม่นยำ | Class 1.5, 2.5 |
| ความถี่ใช้งาน | 45 - 65 Hz |
| วัสดุตัวเรือน | พลาสติก ABS ทนไฟ UL94V-0 |
| มาตรฐานป้องกัน (หน้าตัวเรือน) | IP40 (มาตรฐาน), IP52 (สั่งพิเศษ) |
| มาตรฐานป้องกัน (ขั้วต่อ) | IP00 ไม่มีฝาหลัง / IP20 มีฝาหลัง |
| แรงดันทดสอบฉนวน | 2KV / 50Hz / 1 นาที |
| Overload กระแสไฟ AC | x1.2 ต่อเนื่อง (x10 นาน 5 วินาที) |
| กำลังไฟที่ใช้ (Power Consumption) | 0.7VA ที่ 1A, 1.2VA ที่ 5A |
| อุณหภูมิใช้งาน | -25°C ถึง 40°C |
| อุณหภูมิเก็บรักษา | -40°C ถึง 70°C |
| ความชื้นสัมพัทธ์ | 85% |
| การรับรองมาตรฐาน | CE, EMC tested, LVD tested |
