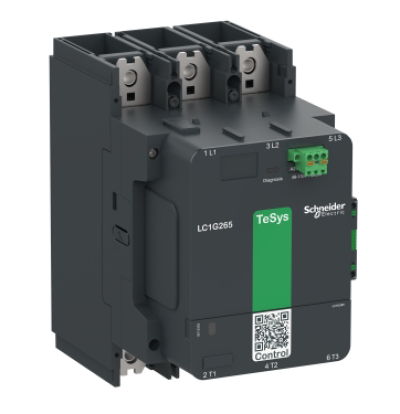

Schneider Electric TeSys Giga LC1G265EHEN - คอนแทคเตอร์กำลังสูง 3 โพล 265A AC-3 440V คอยล์ 48-130V AC/DC
SKU : SCHNEIDER-CONT-LC1G265EHEN-265A440V
ขายแล้ว 0 ชิ้น
จำนวน
คำอธิบายสินค้าแบบย่อ
LC1G265EHEN คือคอนแทคเตอร์กำลังสูง (Power Contactor) จากตระกูล TeSys Giga ของ Schneider Electric แบบ 3 โพล (3NO) รองรับกระแสไฟ AC-3 สูงสุด 265A ที่แรงดันไม่เกิน 440V แรงดันควบคุมคอยล์แบบ Wide Band 48-130V AC/DC รองรับกำลังมอเตอร์สูงสุด 160kW ที่ 440V มีหน้าสัมผัสเสริม 1 NO + 1 NC ทนกระแสลัดวงจรระยะสั้น (Icw) สูงสุด 2.2kA ความทนทานเชิงกล 8 ล้านรอบ ได้รับมาตรฐาน CB Scheme, CCC, cULus, CE เหมาะสำหรับงานสวิตชิ่งกำลังไฟฟ้าและควบคุมมอเตอร์ในระบบอุตสาหกรรม รับประกัน 18 เดือน
Schneider Electric TeSys Giga LC1G265EHEN คือคอนแทคเตอร์กำลังสูง (Power Contactor) แบบ 3 โพล (3NO) ออกแบบมาสำหรับงานสวิตชิ่งกำลังไฟฟ้าและควบคุมมอเตอร์ในระบบอุตสาหกรรมขนาดใหญ่ รองรับกระแสไฟ AC-3 สูงสุด 265A ที่แรงดันไม่เกิน 440V พร้อมคอยล์ควบคุมแบบ Wide Band รองรับทั้ง AC และ DC ในตัวเดียว 48-130V ลดความยุ่งยากในการสั่งซื้อและสต๊อกอะไหล่
LC1G265EHEN รองรับกระแสและแรงดันไฟเท่าไหร่?
รองรับกระแสไฟตามหมวดการใช้งาน AC-3 สูงสุด 265A ที่แรงดันไม่เกิน 440V และ AC-1 สูงสุด 385A ที่แรงดันไม่เกิน 1000V แรงดันไฟฟ้าใช้งาน (Ue) สูงสุด 1000V AC หรือ 460V DC
ใช้กับมอเตอร์กำลังสูงสุดเท่าไหร่?
รองรับกำลังมอเตอร์สูงสุด 160kW ที่แรงดัน 440V, 500V และ 1000V (โหมด AC-3) หรือสูงสุด 200kW ที่แรงดัน 690V เทียบเท่า 200hp ที่ 460/480V และ 575/600V (60Hz) เหมาะสำหรับควบคุมมอเตอร์ขนาดใหญ่ในสายการผลิตและระบบปั๊ม
คอยล์ควบคุมใช้แรงดันแบบไหน?
คอยล์ควบคุมแบบ Wide Band รองรับ 48-130V ทั้งไฟ AC (50/60Hz) และ DC ในตัวเดียวกัน มีเทคโนโลยี Built-in Bidirectional Peak Limiting ช่วยลดพลังงานขณะทำงาน (Hold-in) เหลือเพียง 17.6VA (AC) หรือ 7.8W (DC)
ทนทานต่อการใช้งานและกระแสลัดวงจรได้แค่ไหน?
มีความทนทานเชิงกล (Mechanical Durability) สูงถึง 8 ล้านรอบ ทนกระแสลัดวงจรระยะสั้น (Icw) 2.2kA นาน 10 วินาที และรองรับอัตราการสวิตช์สูงสุด 600 ครั้ง/ชั่วโมงในโหมด AC-3
ตารางสเปกทางเทคนิค LC1G265EHEN
| รายการ | LC1G265EHEN |
| ตระกูลผลิตภัณฑ์ | TeSys Giga |
| ประเภทสินค้า | คอนแทคเตอร์กำลังสูง (Power Contactor) |
| จำนวนโพล | 3P (3NO) |
| กระแสไฟใช้งานพิกัด (Ie) | 265A ที่ 440V (AC-3), 385A ที่ 1000V (AC-1) |
| แรงดันไฟใช้งานพิกัด (Ue) | 1000V AC 50/60Hz, 460V DC |
| แรงดันคอยล์ควบคุม (Uc) | 48...130V AC/DC (Wide Band) |
| กำลังมอเตอร์สูงสุด | 160kW @440V / 200kW @690V (AC-3) |
| หน้าสัมผัสเสริม | 1 NO + 1 NC |
| กระแสทนระยะสั้น (Icw) | 2.2kA - 10s |
| ความทนทานเชิงกล | 8 ล้านรอบ |
| อัตราการสวิตช์สูงสุด | 600 ครั้ง/ชม. (AC-3) |
| มาตรฐานป้องกัน | IP2X หน้ากากพร้อมฝาครอบ |
| อุณหภูมิใช้งาน | -25 ถึง 60°C |
| ขนาด (สูง x กว้าง x ลึก) | 225 x 140 x 226 มม. |
| น้ำหนัก | 7 กก. |
| การรับรอง | CB Scheme, CCC, cULus, EAC, CE, UKCA |
| มาตรฐาน | EN/IEC 60947-4-1, UL 60947-4-1, JIS C8201-4-1 |
| การรับประกัน | 18 เดือน |
คำถามที่พบบ่อย (FAQ)
คอนแทคเตอร์รุ่นนี้ใช้กับหมวดการใช้งาน (Utilisation Category) ใดได้บ้าง?
รองรับหมวดการใช้งานหลากหลาย ทั้ง AC-1, AC-3, AC-3e, AC-4, AC-5a, AC-5b, AC-6a, AC-6b, AC-8a, AC-8b รวมถึง DC-1, DC-3, DC-5 ครอบคลุมทั้งงานสวิตชิ่งกำลังไฟฟ้าทั่วไปและงานควบคุมมอเตอร์ที่มีการสตาร์ท-หยุดบ่อยครั้ง
ต้องใช้ฟิวส์ป้องกันขนาดเท่าไหร่ร่วมกับคอนแทคเตอร์นี้?
แนะนำฟิวส์ประเภท aM ขนาด 315A ที่แรงดันไม่เกิน 440V สำหรับงานมอเตอร์ หรือฟิวส์ gG ขนาด 400A ที่แรงดันไม่เกิน 690V ขึ้นอยู่กับลักษณะโหลดและมาตรฐานการติดตั้ง
