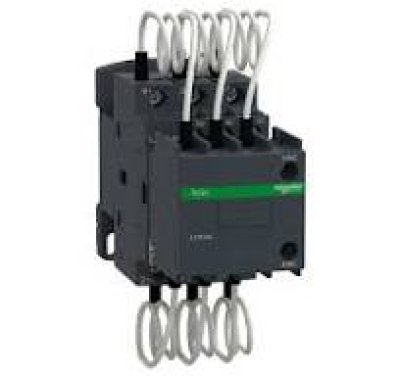

Schneider Electric TeSys Deca LC1DMKM7 คอนแทคเตอร์สำหรับตัวเก็บประจุ 3 เฟส 25kVAR 400V/415V
SKU : 2625
ขายแล้ว 0 ชิ้น
จำนวน
คำอธิบายสินค้าแบบย่อ
Schneider Electric TeSys Deca LC1DMKM7 คอนแทคเตอร์สำหรับตัวเก็บประจุ 3 เฟส 25kVAR 400V/415V คือคอนแทคเตอร์สำหรับตัวเก็บประจุ (Capacitor Duty Contactor) 3 เฟส ออกแบบเฉพาะสำหรับงานปรับปรุงค่าตัวประกอบกำลังไฟฟ้า (Power Factor Correction) รองรับกำลังรีแอคทีฟสูงสุด 25 kVAR ที่แรงดัน 400V/415V 50Hz ใช้คอยล์ควบคุม 220V AC 50/60Hz ทนทานสูงสุด 300,000 ครั้งที่ 400V รับประกัน 18 เดือน
Schneider Electric TeSys Deca LC1DMKM7 คอนแทคเตอร์สำหรับตัวเก็บประจุ 3 เฟส 25kVAR 400V/415V
ข้อมูลทั่วไป
| รายการ | ค่าสเปก |
|---|---|
| แบรนด์ / ซีรีส์ | Schneider Electric / TeSys Deca |
| รหัสรุ่น (Product Name) | TeSys LC1D.K / TeSys Deca |
| รหัสสั่งซื้อ (Order Code) | LC1DMKM7 |
| ประเภทสินค้า | คอนแทคเตอร์สำหรับตัวเก็บประจุ (Capacitor Duty Contactor) |
| Device short name | LC1DMK |
| การใช้งาน | Control - ปรับปรุงค่าตัวประกอบกำลังไฟฟ้า (Power Factor Correction) |
| จำนวนโพล | 3P (3 NO) |
สเปกไฟฟ้า (Electrical Specification)
| รายการ | ค่าสเปก |
|---|---|
| Utilisation category | AC-6b |
| แรงดันไฟฟ้าวงจรกำลัง [Ue] | 690 V AC 50/60 Hz (สูงสุด) |
| กำลังรีแอคทีฟ (Reactive power rating) | 14 kvar ที่ 230V AC 50Hz / 25 kvar ที่ 400V AC 50Hz / 27 kvar ที่ 440V AC 50Hz / 42 kvar ที่ 690V AC 50Hz (60°C) |
| ตำแหน่งติดตั้งในระบบ | Line interruption หรือ Inside delta interruption |
| ชนิดวงจรควบคุม | AC 50/60 Hz |
| แรงดันคอยล์ควบคุม [Uc] | 220 V AC 50/60 Hz |
| หน้าสัมผัสช่วย (Auxiliary contact) | 1 NO + 2 NC instantaneous |
| ความทนทานเชิงไฟฟ้า (Electrical durability) | 300,000 ครั้ง ที่ Ue 400V / 200,000 ครั้ง ที่ Ue 690V |
| อัตราการทำงานสูงสุด (Max. operating rate) | 240 ครั้ง/ชั่วโมง |
กลไกและการติดตั้ง
| รายการ | ค่าสเปก |
|---|---|
| ฐานยึด (Mounting support) | DIN rail หรือ Plate |
| ขั้วต่อสาย (Connections - terminals) | สกรู clamp terminals ทั้งวงจรควบคุมและวงจรกำลัง รองรับสาย 1 - 16 mm² (แล้วแต่ชนิดสาย) |
| แรงขันสกรู (Tightening torque) | วงจรควบคุม 1.7 N.m / วงจรกำลัง 2.5 N.m |
| หน้าสัมผัสช่วยชนิด | Mechanically linked 1 NO + 2 NC ตาม IEC 60947-5-1 |
| ขนาด (สูง x กว้าง x ลึก) | 125 x 45 x 127 มม. |
| น้ำหนัก | 0.63 กก. |
สภาพแวดล้อมและมาตรฐาน
| รายการ | ค่าสเปก |
|---|---|
| ระดับการป้องกัน (IP) | IP20 ด้านหน้า ตาม IEC 60529 |
| อุณหภูมิใช้งาน | -5 ถึง 60 องศาเซลเซียส |
| อุณหภูมิจัดเก็บ | -60 ถึง 80 องศาเซลเซียส |
| ระดับความสูงใช้งาน | 0 - 3,000 เมตร |
| มาตรฐาน | EN/IEC 60947-1, EN/IEC 60947-4-1, IEC 60335-1 |
| การรับรอง | IECEE CB Scheme, UKCA |
| การรับประกัน | 18 เดือน (1.5 ปี) |
คำถามที่พบบ่อย (FAQ)
คอนแทคเตอร์ตัวเก็บประจุรุ่นนี้รองรับกำลังรีแอคทีฟสูงสุดเท่าไหร่?
รองรับสูงสุด 25 kvar ที่แรงดัน 400V AC 50Hz (หรือ 14 kvar ที่ 230V, 27 kvar ที่ 440V, 42 kvar ที่ 690V) เหมาะสำหรับตู้ Capacitor Bank งานปรับปรุงค่า Power Factor ในโรงงานและอาคาร
ใช้คอยล์ควบคุมแรงดันเท่าไหร่?
ใช้คอยล์ควบคุมไฟฟ้ากระแสสลับ 220V AC 50/60Hz พร้อมหน้าสัมผัสช่วย 1 NO + 2 NC แบบ instantaneous
ทำไมต้องใช้คอนแทคเตอร์เฉพาะสำหรับตัวเก็บประจุ แทนคอนแทคเตอร์ทั่วไป?
เพราะขณะสวิตช์ตัวเก็บประจุจะเกิดกระแสพุ่งเข้า (Inrush current) สูงกว่าโหลดมอเตอร์ทั่วไปมาก คอนแทคเตอร์ตัวเก็บประจุอย่าง TeSys Deca ถูกออกแบบตาม Utilisation category AC-6b เพื่อทนกระแสพุ่งนี้โดยเฉพาะ ป้องกันหน้าสัมผัสเสียหายก่อนเวลา
ความทนทานการใช้งานของรุ่นนี้เป็นอย่างไร?
ทนทานเชิงไฟฟ้าได้ 300,000 ครั้งที่ Ue 400V และ 200,000 ครั้งที่ Ue 690V รองรับอัตราการทำงานสูงสุด 240 ครั้งต่อชั่วโมง เหมาะกับงานสวิตช์ตัวเก็บประจุที่ต้องทำงานซ้ำบ่อยครั้ง
รับประกันสินค้ากี่เดือน?
รับประกัน 18 เดือน (1.5 ปี) ตามเงื่อนไขการรับประกันของ Schneider Electric (Contractual warranty)
