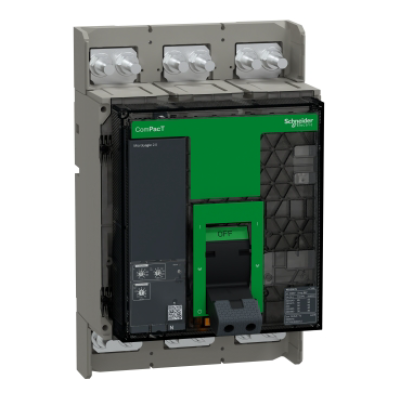

Schneider Electric ComPacT NS1250 N C125N320FM - เซอร์กิตเบรกเกอร์ 1250A 50kA 3 โพล พร้อม MicroLogic 2.0
SKU : SCHNEIDER-CB-C125N320FM-1250A415V
ขายแล้ว 0 ชิ้น
จำนวน
คำอธิบายสินค้าแบบย่อ
C125N320FM คือเซอร์กิตเบรกเกอร์ (Circuit Breaker) จากตระกูล ComPacT NS new generation ของ Schneider Electric รุ่น NS1250 N พิกัดกระแส 1250A แบบ 3 โพล ติดตั้งแบบ Fixed ควบคุมด้วยมือ (Manually Operated) พร้อมชุดควบคุม MicroLogic 2.0 แบบอิเล็กทรอนิกส์ที่มีฟังก์ชันป้องกัน L (Long time overload) และ I (Instantaneous short-circuit) ทนกระแสลัด (Icu) 50kA ที่ 415VAC และสูงสุด 85kA ที่ 220/240VAC แรงดันใช้งานสูงสุด 690VAC เป็นรุ่นแสดงสถานะด้วยไฟ LED เท่านั้น (ไม่มีจอ LCD Ammeter) เหมาะสำหรับงานจ่ายไฟ (Distribution) ในตู้ไฟฟ้าอุตสาหกรรมและอาคารขนาดใหญ่ รับประกัน 18 เดือน
Schneider Electric ComPacT NS1250 N C125N320FM คือเซอร์กิตเบรกเกอร์ (Circuit Breaker) แบบ 3 โพล พิกัดกระแส 1250A ออกแบบมาสำหรับงานจ่ายไฟ (Distribution) ในระบบไฟฟ้าอุตสาหกรรมและอาคารขนาดใหญ่ ติดตั้งแบบ Fixed ควบคุมการเปิด-ปิดด้วยมือ (Manually Operated) พร้อมชุดควบคุมอิเล็กทรอนิกส์ MicroLogic 2.0 ที่มีฟังก์ชันป้องกันโหลดเกินและลัดวงจรทันที เป็นรุ่นแสดงสถานะผ่านไฟ LED โดยไม่มีจอแสดงผล LCD/Ammeter ในตัว
C125N320FM ทนกระแสลัดวงจรได้เท่าไหร่?
ทนกระแสลัดวงจร (Icu) 50kA ที่แรงดัน 380/415VAC และ 440VAC, 85kA ที่ 220/240VAC, 40kA ที่ 500/525VAC และ 30kA ที่ 660/690VAC ตามมาตรฐาน IEC 60947-2 พร้อมกระแสทนระยะสั้น (Icw) 19.2kA นาน 1 วินาที
ชุดควบคุม MicroLogic 2.0 ป้องกันอะไรบ้าง?
เป็นชุดควบคุมแบบอิเล็กทรอนิกส์ที่มีฟังก์ชันป้องกัน L (Long-time overload protection) ปรับตั้งค่า Ir ได้ 9 ระดับในช่วง 0.4-1 เท่าของ In และฟังก์ชัน I (Instantaneous short-circuit protection) ปรับตั้งค่า Ii ได้ในช่วง 1.5-10 เท่าของ Ir แสดงสถานะผ่านไฟ LED 4 ดวง (สีแดงสำหรับ Fault) และ 1 ดวง (สีเหลืองสำหรับ Overload) โดยไม่มีจอแสดงผล LCD Ammeter เหมือนรุ่น MicroLogic 2.0 A
ใช้งานที่แรงดันและความถี่เท่าไหร่?
รองรับแรงดันไฟฟ้าใช้งาน (Ue) สูงสุด 690VAC ความถี่ 50/60Hz เหมาะสำหรับระบบไฟฟ้า AC เท่านั้น มาตรฐานป้องกัน IP40 (ตัวเครื่อง) และ IK07 ทนแรงกระแทก
ตารางสเปกทางเทคนิค C125N320FM
| รายการ | C125N320FM |
| ตระกูลผลิตภัณฑ์ | ComPacT NS new generation (NS630b...1600) |
| ประเภทสินค้า | เซอร์กิตเบรกเกอร์ (Circuit Breaker) |
| จำนวนโพล | 3P |
| พิกัดกระแส (In) | 1250A ที่ 50°C |
| แรงดันใช้งานพิกัด (Ue) | 690V AC 50/60Hz |
| ทนกระแสลัดวงจร (Icu) | 50kA @380/415/440VAC, 85kA @220/240VAC |
| กระแสทนระยะสั้น (Icw) | 19.2kA - 1s |
| ชุดควบคุม | MicroLogic 2.0 (Electronic, LI, ไม่มีจอ LCD) |
| การควบคุม/การติดตั้ง | Manually Operated / Fixed |
| ความทนทานเชิงกล | 10,000 รอบ |
| Power Losses | 44 W |
| มาตรฐานป้องกัน | IP40, IK07 |
| อุณหภูมิใช้งาน | -25 ถึง 70°C |
| ขนาด (กว้าง x สูง x ลึก) | 210 x 327 x 147 มม. |
| น้ำหนัก | 14 กก. |
| การรับรอง | IECEE CB Scheme, EN/IEC 60947-2 |
| การรับประกัน | 18 เดือน |
คำถามที่พบบ่อย (FAQ)
C125N320FM ต่างจาก C125N32AFM อย่างไร?
ทั้งสองรุ่นเป็นเซอร์กิตเบรกเกอร์ ComPacT NS1250 N สเปกไฟฟ้าหลักเหมือนกันทุกประการ (1250A, 50kA@415VAC, 3P, Fixed, Manually Operated) แต่ต่างกันที่ชุดควบคุม โดย C125N32AFM ใช้ MicroLogic 2.0 A ที่มีจอแสดงผล LCD แบบ Ammeter ในตัว ส่วน C125N320FM ใช้ MicroLogic 2.0 (ไม่มีตัว A ต่อท้าย) ซึ่งแสดงสถานะผ่านไฟ LED เท่านั้น ไม่มีจอวัดกระแสในตัว เหมาะสำหรับผู้ใช้ที่ไม่จำเป็นต้องอ่านค่ากระแสหน้าตู้โดยตรง
รองรับความสูงในการติดตั้งสูงสุดเท่าไหร่?
ใช้งานได้ปกติที่ความสูงไม่เกิน 2,000 เมตรโดยไม่ต้อง Derate และสามารถใช้งานได้ถึง 5,000 เมตรโดยต้องลดพิกัดกระแส (Derating) ตามตารางของผู้ผลิต
