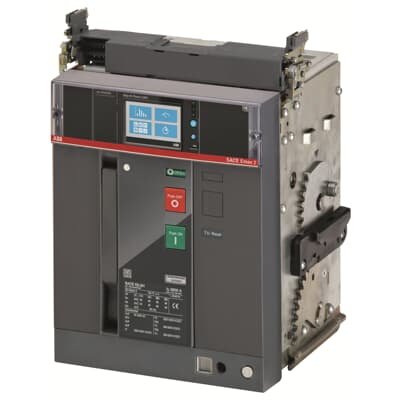

ABB SACE Emax 2 E2.2N 2000 Ekip Touch LI 3p WMP 1SDA072384R1 แอร์เซอร์กิตเบรกเกอร์ 3 เฟส 2000A
SKU : ABB-ACB-E22N2000-3PWMP
ขายแล้ว 0 ชิ้น
จำนวน
คำอธิบายสินค้าแบบย่อ
ABB SACE Emax 2 E2.2N 2000 Ekip Touch LI 3p WMP (1SDA072384R1) คือ Moving Part (ส่วนเคลื่อนที่แบบ Drawout) สำหรับแอร์เซอร์กิตเบรกเกอร์ (ACB) 3 โพล พิกัดกระแส 2000A แรงดันใช้งานสูงสุด 690V พร้อมโซลิดสเตตรีลีส Ekip Touch-LI พิกัดตัดกระแสลัดวงจร Icu/Ics 66kA ทุกระดับแรงดัน ติดตั้งคอนแทคเสริม 4 ชุดและคอนแทคบอกตำแหน่ง Open-Closed เหมาะสำหรับใช้ในตู้ MDB/สวิตช์เกียร์ของระบบไฟฟ้าแรงดันต่ำในโรงงานอุตสาหกรรมและอาคารขนาดใหญ่ รับประกันสินค้า 1 ปี
ABB SACE Emax 2 E2.2N 2000 Ekip Touch LI 3p WMP 1SDA072384R1 แอร์เซอร์กิตเบรกเกอร์ 3 เฟส 2000A
ABB SACE Emax 2 E2.2N 2000 Ekip Touch LI 3p WMP (รหัสสินค้า 1SDA072384R1) คือ Moving Part (ส่วนเคลื่อนที่แบบ Drawout) สำหรับแอร์เซอร์กิตเบรกเกอร์ (Air Circuit Breaker) แบบ 3 โพล พิกัดกระแส 2000A แรงดันใช้งานสูงสุด 690V พร้อมโซลิดสเตตรีลีสอิเล็กทรอนิกส์ Ekip Touch-LI พิกัดตัดกระแสลัดวงจร Icu/Ics 66kA เท่ากันทุกระดับแรงดัน ติดตั้งคอนแทคเสริม 4 ชุด และคอนแทคบอกตำแหน่งเบรกเกอร์ (Open-Closed) มาให้ในตัว เหมาะสำหรับใช้งานในตู้ MDB หรือสวิตช์เกียร์ของระบบไฟฟ้าแรงดันต่ำในโรงงานอุตสาหกรรมและอาคารขนาดใหญ่ รับประกันสินค้า 1 ปี
ข้อมูลทั่วไป
| รายการ | ค่าสเปก |
|---|---|
| แบรนด์ | ABB |
| กลุ่มผลิตภัณฑ์ (Product Main Type) | SACE Emax 2 |
| ประเภทสินค้าขยาย (Extended Product Type) | E2.2N 2000 Ekip Touch LI 3p WMP |
| รหัสสินค้า (Product ID) | 1SDA072384R1 |
| บาร์โค้ด (EAN) | 8015644762346 |
| คำอธิบายแบบเต็ม | Moving Part สำหรับเซอร์กิตเบรกเกอร์ SACE Emax2 E2.2N 2000 แบบ 3 โพล พร้อมโซลิดสเตตรีลีส Ekip/Touch-LI R 2000 ติดตั้งคอนแทคเสริม 4 ชุด และคอนแทคบอกตำแหน่งเบรกเกอร์ Open-Closed |
| ประเภทสินค้า | แอร์เซอร์กิตเบรกเกอร์ (Air Circuit Breaker) ส่วนเคลื่อนที่แบบ Drawout |
| การรับประกันสินค้า | 1 ปี |
สเปกไฟฟ้า
| รายการ | ค่าสเปก |
|---|---|
| กระแสไฟฟ้าพิกัด (Rated Current In) | 2000A |
| กระแสต่อเนื่องพิกัด (Rated Uninterrupted Current Iu) | 2000A |
| แรงดันไฟฟ้าใช้งานพิกัด (Rated Operational Voltage Ue) | 690V AC |
| แรงดันพิกัด (Rated Voltage Ur) | 690V |
| แรงดันทนฉนวนพิกัด (Rated Insulation Voltage Ui) | AC 1000V |
| แรงดันทนอิมพัลส์พิกัด (Rated Impulse Withstand Voltage Uimp) | 12kV ตามมาตรฐาน IEC 60947-2 |
| พิกัดตัดกระแสลัดวงจรสูงสุด (Icu) | 66kA ที่ 220 - 690V AC ทุกระดับแรงดัน |
| พิกัดตัดกระแสลัดวงจรใช้งาน (Ics) | 66kA (คิดเป็น 100% ของ Icu) |
| พิกัดทนกระแสลัดวงจรระยะสั้น (Icw) | 66kA ใน 1 วินาที / 50kA ใน 3 วินาที |
| ชนิดกระแสไฟฟ้า (Current Type) | AC |
| จำนวนขั้ว (Number of Poles) | 3P |
| กำลังสูญเสีย (Power Loss) | 450W |
| ความจุต่อสาย (Connecting Capacity) | 1,800 ตร.มม. |
| ความเหมาะสมกับระบบ IT Network | ใช้ได้ที่แรงดันสูงสุด 690V |
รีลีสและมาตรฐาน
| รายการ | ค่าสเปก |
|---|---|
| รีลีส (Release) | Ekip Touch LI |
| ประเภทรีลีส (Release Type) | Electronic (EL) |
| ระดับสมรรถนะลัดวงจร (Short-Circuit Performance Level) | N |
| มาตรฐาน (Standards) | IEC 60947-2 |
| รุ่นย่อย (Sub-type) | E2.2 |
| ไขควง/น็อตที่แนะนำ (Recommended Screw Driver) | M12 |
กลไกและความทนทาน
| รายการ | ค่าสเปก |
|---|---|
| ความทนทานเชิงกล (Mechanical Durability) | 25,000 รอบ (สูงสุด 60 รอบ/ชม.) |
| ความทนทานเชิงไฟฟ้า (Electrical Durability) | 10,000 รอบ ที่ Ue ไม่เกิน 440V / 8,000 รอบ ที่ Ue 500 - 690V (สูงสุด 30 รอบ/ชม.) |
| ขนาด กว้าง x สูง x ลึก (W x H x D) | 317 x 425 x 383 มม. |
| น้ำหนัก (Net Weight) | 48 กก. |
| การรับประกันสินค้า | 1 ปี |
ABB SACE Emax 2 E2.2N 2000 Ekip Touch LI 3p WMP รับกระแสและตัดกระแสลัดวงจรได้สูงสุดเท่าไหร่?
พิกัดกระแสใช้งานต่อเนื่อง 2000A พิกัดตัดกระแสลัดวงจรสูงสุด (Icu) และพิกัดตัดกระแสลัดวงจรใช้งาน (Ics) อยู่ที่ 66kA เท่ากันทุกระดับแรงดันตั้งแต่ 220 - 690V AC (คิดเป็น Ics 100% ของ Icu) เหมาะกับงานป้องกันระบบไฟฟ้าแรงดันต่ำที่ต้องการความน่าเชื่อถือสูง
Moving Part (WMP) คืออะไร ต่างจากเบรกเกอร์ทั้งตัวอย่างไร?
Moving Part คือส่วนเคลื่อนที่ (Drawout Part) ของเซอร์กิตเบรกเกอร์แบบ Withdrawable ที่สามารถดึงเข้า-ออกจากฐานยึด (Fixed Part) ได้ โดยไม่ต้องถอดสายไฟหลัก ใช้สำหรับเปลี่ยนหรือซ่อมบำรุงเบรกเกอร์โดยไม่กระทบวงจรไฟฟ้าหลัก รุ่นนี้ติดตั้งคอนแทคเสริม 4 ชุด และคอนแทคบอกตำแหน่ง Open-Closed มาให้พร้อมในตัว
รีลีส Ekip Touch LI คืออะไร ป้องกันอะไรบ้าง?
Ekip Touch LI เป็นโซลิดสเตตรีลีสอิเล็กทรอนิกส์ (Electronic Release) ที่มีฟังก์ชันป้องกันกระแสเกิน (L - Long time) และกระแสลัดวงจร (I - Instantaneous) แสดงผลผ่านหน้าจอสัมผัส ช่วยให้ตั้งค่าและตรวจสอบสถานะเบรกเกอร์ได้สะดวก
เบรกเกอร์รุ่นนี้ทนทานต่อการใช้งานกี่รอบ?
ทนทานเชิงกล 25,000 รอบการทำงาน (สูงสุด 60 รอบ/ชม.) และทนทานเชิงไฟฟ้า 10,000 รอบที่แรงดันไม่เกิน 440V หรือ 8,000 รอบที่แรงดัน 500 - 690V (สูงสุด 30 รอบ/ชม.) เหมาะกับการใช้งานหนักในระบบไฟฟ้าอุตสาหกรรม
ABB SACE Emax 2 E2.2N 2000 Ekip Touch LI 3p WMP รับประกันกี่ปี?
สินค้ารับประกัน 1 ปี นับจากวันที่ซื้อ
