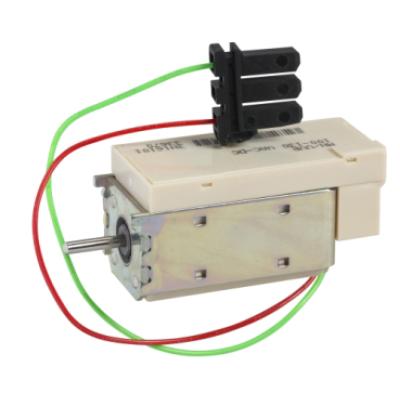

Schneider Electric MX 33662 - ชุดคอยล์ทริปแรงดันไฟ (Shunt Trip) สำหรับ ComPacT NS630b/NS3200 200-250V AC/DC
SKU : SCHNEIDER-ACC-MX33662-200-250VACDC
ขายแล้ว 0 ชิ้น
จำนวน
คำอธิบายสินค้าแบบย่อ
33662 คือชุดคอยล์ทริปเปิดวงจรด้วยแรงดันไฟ (Standard Opening Voltage Release MX) จาก Schneider Electric ใช้เป็นอะไหล่/อุปกรณ์เสริมสำหรับเซอร์กิตเบรกเกอร์รุ่น ComPacT NS630b...1600 new generation และ NS1600b...3200 new generation แบบติดตั้งชนิด Fixed รองรับแรงดันควบคุม 200-250V ทั้งไฟ AC (50/60Hz) และ DC ทำหน้าที่สั่งเปิดวงจรเบรกเกอร์ทันที (Instantaneous Voltage Release) เมื่อได้รับสัญญาณแรงดันไฟที่คอยล์ เวลาตอบสนอง 50ms ใช้กำลังไฟขณะค้างสถานะ (Holding Power) เพียง 4.5VA เหมาะสำหรับงานควบคุมระยะไกลหรือระบบตัดไฟฉุกเฉิน (Emergency Trip) รับประกัน 18 เดือน
Schneider Electric MX 33662 คือชุดคอยล์ทริปเปิดวงจร (Standard Opening Voltage Release) ใช้เป็นอะไหล่หรืออุปกรณ์เสริมสำหรับเซอร์กิตเบรกเกอร์ตระกูล ComPacT NS630b...1600 และ NS1600b...3200 new generation แบบติดตั้งชนิด Fixed รองรับแรงดันควบคุม 200-250V ทั้งไฟ AC และ DC ในตัวเดียว ทำหน้าที่สั่งเปิดวงจร (Trip) เบรกเกอร์ทันทีเมื่อได้รับสัญญาณไฟฟ้า
MX 33662 ใช้แรงดันควบคุมเท่าไหร่?
รองรับแรงดันควบคุม (Uc) 200-250V AC ความถี่ 50/60Hz หรือ 200-250V DC ในตัวเดียวกัน ค่าเกณฑ์การทำงาน (Operating Threshold) อยู่ที่ 0.7-1.1 เท่าของแรงดันพิกัด (Un)
ใช้กับเบรกเกอร์รุ่นใดได้บ้าง?
ใช้เป็นอะไหล่ทดแทนหรืออุปกรณ์เสริมสำหรับเซอร์กิตเบรกเกอร์ ComPacT NS630b...1600 new generation, ComPacT NS1600b...3200 new generation รวมถึง MasterPact NT และ MasterPact NW (เวลาตอบสนองแตกต่างกันตามรุ่นเบรกเกอร์)
เวลาตอบสนองและกำลังไฟที่ใช้เท่าไหร่?
เวลาตอบสนอง 50ms (+/-10%) สำหรับ ComPacT NS630b...1600 และ NS1600b...3200, 55ms สำหรับ MasterPact NT และ 70ms สำหรับ MasterPact NW ใช้กำลังไฟขณะค้างสถานะ (Supply Holding Power) เพียง 4.5VA ประหยัดพลังงาน
ตารางสเปกทางเทคนิค MX 33662
| รายการ | 33662 (MX) |
| ตระกูลผลิตภัณฑ์ | ComPacT (NS630b...1600 / NS1600b...3200) |
| ประเภทสินค้า | Voltage Release (คอยล์ทริปเปิดวงจร MX) |
| ชนิดการทำงาน | Opening Coil, Instantaneous Voltage Release |
| แรงดันควบคุม (Uc) | 200-250V AC 50/60Hz, 200-250V DC |
| รูปแบบการติดตั้งเบรกเกอร์ | Fixed |
| เกณฑ์การทำงาน | 0.7-1.1 x Un (opening) |
| เวลาตอบสนอง | 50ms (NS630b-3200), 55ms (MasterPact NT), 70ms (MasterPact NW) |
| กำลังไฟขณะค้างสถานะ | 4.5 VA |
| ประเภทอะไหล่ | Spare part สำหรับ ComPacT NS/MasterPact NT/NW |
| น้ำหนัก | 151 กรัม |
| การรับประกัน | 18 เดือน |
คำถามที่พบบ่อย (FAQ)
MX 33662 ทำหน้าที่อะไรในตู้ไฟฟ้า?
MX เป็นคอยล์ทริปแรงดันไฟที่ติดตั้งเสริมกับเซอร์กิตเบรกเกอร์ ใช้สำหรับสั่งเปิดวงจร (Trip) เบรกเกอร์จากระยะไกลผ่านสัญญาณไฟฟ้า เช่น จากปุ่มฉุกเฉิน (Emergency Stop) หรือระบบควบคุมอัตโนมัติ เมื่อได้รับแรงดันไฟตามที่กำหนดคอยล์จะทำงานทันทีเพื่อตัดวงจรไฟฟ้า
MX ต่างจาก SDE (Shunt Trip อื่นๆ) หรือ Undervoltage Release (MN) อย่างไร?
MX คือ Voltage Release แบบเปิดวงจรเมื่อ "มี" สัญญาณไฟฟ้าเข้ามา (Opening Coil) ต่างจาก MN (Undervoltage Release) ที่จะเปิดวงจรเมื่อแรงดันไฟ "หาย" หรือต่ำกว่าเกณฑ์ที่กำหนด ควรเลือกใช้ให้ตรงกับลักษณะการทำงานที่ต้องการ
