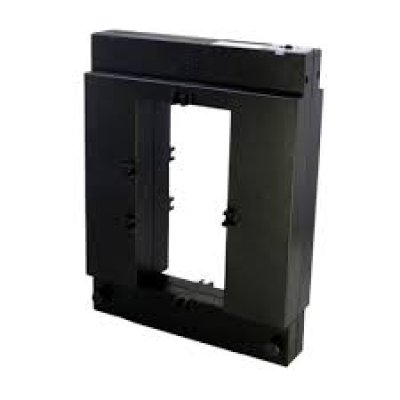

QUBIX TP-816 4000/5A - หม้อแปลงกระแสไฟฟ้าซีทีถอดประกบ (Split Core Current Transformer) หน้าต่าง 80x160มม.

QUBIX TP-816 4000/5A คือหม้อแปลงกระแสไฟฟ้าแบบถอดประกบ (Split Core Current Transformer) ที่สามารถเปิด-ปิดคล้องรอบสายไฟหรือบัสบาร์ได้โดย ไม่ต้องตัดหรือปลดสายไฟหลัก อัตราส่วนกระแส 4000/5A ระดับความแม่นยำ Class 0.5 เหมาะสำหรับงานวัดกระแสไฟฟ้าขนาดใหญ่ในตู้ MDB และระบบไฟฟ้าอุตสาหกรรม

TP-816 4000/5A มีสเปกอัตราส่วนและความแม่นยำเท่าไหร่?

อัตราส่วนกระแสไฟฟ้า 4000/5A (Primary/Secondary) จำนวนรอบ Through 1 รอบ ระดับความแม่นยำ (Accuracy Class) 0.5 พิกัดภาระ (Burden Output) 20VA เหมาะสำหรับงานวัดกระแสที่ต้องการความแม่นยำสูง เช่น การคิดค่าไฟหรือมิเตอร์พลังงาน

ขนาดหน้าต่างเท่าไหร่ บรรจุกี่ตัวต่อกล่อง?

ขนาดหน้าต่างสำหรับสอดสายไฟหรือบัสบาร์ (Window) 80x160มม. บรรจุ 12 ตัวต่อกล่อง (Pcs/Ctn) ออกแบบมาให้รองรับสายไฟหรือบัสบาร์ขนาดใหญ่ในตู้ไฟฟ้าอุตสาหกรรม พร้อมอุปกรณ์ยึดบัสบาร์ให้อยู่กึ่งกลาง (Devices for centring the busbar fixing)

ข้อดีของซีทีแบบถอดประกบ (Split Core) คืออะไร?

ซีทีแบบถอดประกบสามารถเปิดออกแล้วคล้องรอบสายไฟที่ติดตั้งอยู่แล้วได้ทันที โดยไม่ต้องตัดหรือปลดสายไฟหลักออกจากระบบ ช่วยลดเวลาและความเสี่ยงในการติดตั้งหรือเปลี่ยนซีทีในระบบที่ใช้งานอยู่ (Live Installation)

ตารางสเปกทางเทคนิค QUBIX TP-816 (ทุกอัตราส่วนในรุ่นเดียวกัน)

คำถามที่พบบ่อย (FAQ)

TP-816 4000/5A ต่างจากรุ่น TP-812 อย่างไร?

TP-816 รองรับอัตราส่วนกระแสสูงกว่า (2000/5A ถึง 5000/5A) พร้อมหน้าต่างขนาดใหญ่กว่า 80x160มม. เหมาะกับสายไฟ/บัสบาร์ขนาดใหญ่ ส่วน TP-812 รองรับอัตราส่วน 1000/5A ถึง 1600/5A หน้าต่างขนาด 80x120มม. Burden 10VA เหมาะกับงานที่กระแสไฟต่ำกว่า

ซีทีถอดประกบรุ่นนี้ติดตั้งกับระบบที่ใช้งานอยู่ได้เลยหรือไม่?

ได้ เนื่องจากเป็นซีทีแบบ Split Core ที่ออกแบบมาให้เปิด-ปิดคล้องรอบสายไฟหรือบัสบาร์ได้โดยไม่ต้องตัดหรือปลดสายไฟหลักออกจากระบบ ช่วยให้ติดตั้งได้สะดวกโดยไม่ต้องหยุดจ่ายไฟ
