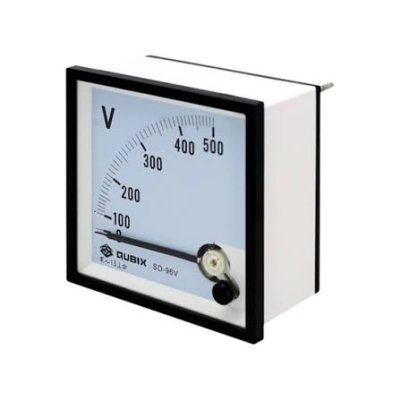

Qubix SD-96V โวลท์มิเตอร์อนาล็อกแบบ Moving Iron 96x96mm 0-500V
SKU : QUBIX-VM-SD96V-500V
ขายแล้ว 0 ชิ้น
จำนวน
คำอธิบายสินค้าแบบย่อ
Qubix SD-96V คือโวลท์มิเตอร์แบบอนาล็อก (Analog Panel Voltmeter) ชนิด Moving Iron ขนาดหน้าปัด 96x96 มม. ออกแบบมาสำหรับวัดแรงดันไฟฟ้ากระแสสลับในช่วง 0-500V ที่ Accuracy Class 1.5 รองรับการต่อวงจรแบบ Line/Neutral หรือ Line/Line เหมาะสำหรับติดตั้งบนตู้ไฟฟ้า (Control Panel) ในงานอุตสาหกรรมและอาคาร ผ่านมาตรฐาน IEC/EN 60051 พร้อมการรับรอง ISO 9001, UKAS, ETL (EMC/LVD) และ CE รับประกันสินค้า 1 ปี
Qubix SD-96V โวลท์มิเตอร์อนาล็อกแบบ Moving Iron 96x96mm 0-500V
Qubix SD-96V เป็นโวลท์มิเตอร์แบบอนาล็อก (Analog Panel Voltmeter) ชนิด Moving Iron Type ขนาดหน้าปัด 96x96 มม. ออกแบบมาเพื่อวัดและแสดงค่าแรงดันไฟฟ้ากระแสสลับ (AC Voltage) แบบเรียลไทม์ บนหน้าปัดตู้ควบคุมไฟฟ้า (Control Panel/Switchboard) เหมาะสำหรับงานติดตามแรงดันไฟฟ้าในระบบไฟฟ้าอุตสาหกรรม อาคาร และเครื่องจักรที่ต้องการความน่าเชื่อถือและอ่านค่าได้ง่ายด้วยสายตาโดยไม่ต้องพึ่งไฟเลี้ยงอิเล็กทรอนิกส์
Qubix SD-96V วัดแรงดันไฟฟ้าได้ในช่วงเท่าไหร่ และมีความแม่นยำระดับไหน?
รุ่น SD-96V วัดแรงดันไฟฟ้ากระแสสลับ (AC) ได้ในช่วง 0-500V ที่ระดับความแม่นยำ Accuracy Class 1.5 ตามมาตรฐาน EN/IEC 60051 เหมาะสำหรับงานตรวจวัดแรงดันไฟฟ้าทั่วไปในตู้ควบคุมที่ไม่ต้องการความละเอียดระดับห้องปฏิบัติการ
โวลท์มิเตอร์รุ่นนี้ต่อวงจรแบบไหนได้บ้าง?
SD-96V รองรับการต่อวงจรได้ทั้งแบบ Line/Neutral (วัดแรงดันเฟสต่อนิวทรัล) และ Line/Line (วัดแรงดันเฟสต่อเฟส) ทำงานได้ในช่วงความถี่ไฟฟ้า 45-65Hz จึงใช้งานร่วมกับระบบไฟฟ้า 50Hz และ 60Hz ได้
ตัวเรือนกันฝุ่นกันน้ำระดับไหน เหมาะติดตั้งที่ไหน?
ตัวเรือนผลิตจากพอลิเมอร์ ABS ชนิดกันติดไฟลามได้เอง (Self-extinguishing) ตามมาตรฐาน UL94V-0 ป้องกันฝุ่นและของเหลวที่ระดับ IP40 ที่ตัวเรือน (มาตรฐาน) ส่วนขั้วต่อด้านหลังป้องกันได้ IP00 กรณีไม่มีฝาครอบ หรือ IP20 เมื่อติดตั้งฝาครอบขั้วต่อ เหมาะสำหรับติดตั้งฝังหน้าตู้ควบคุมไฟฟ้าในร่ม
Qubix SD-96V รับประกันสินค้ากี่ปี?
Qubix SD-96V รับประกันสินค้า 1 ปี นับจากวันที่ซื้อ ครอบคลุมความเสียหายจากการผลิต
SD-96V ผ่านมาตรฐานและการรับรองอะไรบ้าง?
ตัวมิเตอร์ผลิตตามมาตรฐาน EN/IEC 60051 (มาตรฐานทั่วไปของมิเตอร์วัดไฟฟ้าแบบอนาล็อก), DIN 43700 (ขนาดตัวเรือน), DIN 43802 (สเกลและเข็มชี้), DIN 43780 (ผลกระทบจากสนามแม่เหล็ก) และ IEC 61010-1 (ความปลอดภัย) พร้อมการรับรองคุณภาพโรงงาน ISO 9001:2008, UKAS, ผ่านการทดสอบ ETL ด้าน EMC และ LVD และเครื่องหมาย CE
ข้อมูลทั่วไป
| รายการ | ค่าสเปก |
|---|---|
| แบรนด์ | Qubix |
| ซีรีส์ | SD Series (SD-96 Series) |
| รุ่น (Model) | SD-96V |
| ประเภท | Analog Panel Voltmeter ชนิด Moving Iron Type |
| ขนาดหน้าปัด | 96 x 96 มม. |
| มาตรฐานอ้างอิง | EN/IEC 60051 |
สเปกทางไฟฟ้าและความแม่นยำ
| รายการ | ค่าสเปก |
|---|---|
| ช่วงวัดแรงดันไฟฟ้า (Measuring Range) | 0 - 500 V (AC) |
| Accuracy Class | 1.5 |
| รูปแบบการต่อวงจร (Connection) | Line/Neutral หรือ Line/Line |
| ความถี่ใช้งาน (Operating Frequency) | 45 - 65 Hz |
| แรงดันทดสอบความเป็นฉนวน (Dielectric Test Voltage) | 2 kV / 50Hz / 1 นาที |
| พิกัดเกินพิกัด แรงดัน (Overload Voltage) | x1.2 ต่อเนื่อง (x2 นาน 5 วินาที) |
| กำลังไฟฟ้าที่ใช้ (Power Consumption ที่ 250V) | 1.8 VA |
| กำลังไฟฟ้าที่ใช้ (Power Consumption ที่ 500V) | 3.3 VA |
กลไกและการติดตั้ง
| รายการ | ค่าสเปก |
|---|---|
| วัสดุตัวเรือน | พอลิเมอร์ ABS กันติดไฟลามได้เอง มาตรฐาน UL94V-0 |
| มาตรฐานขนาดตัวเรือน | DIN 43700 |
| มาตรฐานสเกลและเข็มชี้ | DIN 43802 |
| การป้องกันผลกระทบสนามแม่เหล็ก | DIN 43780 |
| ระดับป้องกันตัวเรือน (IP Rating) | IP40 (มาตรฐาน) |
| ระดับป้องกันขั้วต่อด้านหลัง | IP00 (ไม่มีฝาครอบ) / IP20 (มีฝาครอบขั้วต่อ) |
| ขนาดตัวเรือน (หน้าปัด) | 96 x 96 มม. |
| ขนาดรูเจาะติดตั้ง (Panel Cutout) | 92 x 92 มม. |
| ความลึกตัวเรือน (Case Depth) | 76 มม. |
สภาพแวดล้อมและมาตรฐานความปลอดภัย
| รายการ | ค่าสเปก |
|---|---|
| มาตรฐานความปลอดภัย | IEC 61010-1 |
| อุณหภูมิอ้างอิง (Reference Temperature) | 23°C ± 2°C |
| อุณหภูมิใช้งาน (Operating Temperature) | -25°C ถึง 40°C |
| อุณหภูมิเก็บรักษา (Storage Temperature) | -40°C ถึง 70°C |
| ความชื้นสัมพัทธ์ (Relative Humidity) | ไม่เกิน 85% |
| การรับรองคุณภาพ/มาตรฐาน | ISO 9001:2008, UKAS, ETL (EMC Tested), ETL (LVD Tested), CE |
| การรับประกันสินค้า | 1 ปี |
คำถามที่พบบ่อย (FAQ)
Q: Qubix SD-96V ใช้วัดไฟฟ้ากี่เฟส และวัดได้สูงสุดกี่โวลต์?
A: SD-96V เป็นโวลท์มิเตอร์แบบเฟสเดียว (Single Phase) ที่ใช้วัดแรงดันไฟฟ้ากระแสสลับได้ในช่วง 0-500V ต่อวงจรได้ทั้งแบบ Line/Neutral และ Line/Line ตามลักษณะระบบไฟฟ้าที่ต้องการวัด
Q: โวลท์มิเตอร์รุ่นนี้ต้องใช้ไฟเลี้ยง (Auxiliary Power) หรือไม่?
A: SD-96V เป็นมิเตอร์แบบอนาล็อกชนิด Moving Iron ทำงานจากสัญญาณแรงดันไฟฟ้าที่วัดโดยตรง ไม่ต้องใช้ไฟเลี้ยงเสริมแยกต่างหากในการแสดงผลบนหน้าปัด
Q: ขนาดหน้าปัดและขนาดรูเจาะติดตั้งของ SD-96V เท่ากับเท่าไหร่?
A: ตัวเรือนมีขนาดหน้าปัด 96 x 96 มม. ใช้ขนาดรูเจาะติดตั้ง (Panel Cutout) 92 x 92 มม. และมีความลึกตัวเรือน 76 มม. เหมาะกับตู้ควบคุมไฟฟ้ามาตรฐานทั่วไป
Q: Qubix SD-96V รับประกันสินค้ากี่ปี?
A: Qubix SD-96V รับประกันสินค้า 1 ปี นับจากวันที่ซื้อ ครอบคลุมความเสียหายจากการผลิต
Q: SD-96V ผ่านมาตรฐานสากลอะไรบ้าง?
A: ผลิตตามมาตรฐาน EN/IEC 60051, DIN 43700/43802/43780 และ IEC 61010-1 ด้านความปลอดภัย พร้อมการรับรอง ISO 9001:2008, UKAS, ผ่านการทดสอบ ETL ด้าน EMC และ LVD และเครื่องหมาย CE
